Il progetto
L’intervento riguarda la demolizione e ricostruzione di un edificio destinato a civile abitazione, situato in località Calcara nel Comune di Ussita.
Il nuovo complesso è composto da due corpi strutturali, denominati Edificio A ed Edificio B, separati mediante un giunto tecnico.
La progettazione è stata sviluppata con particolare attenzione alla sicurezza sismica, alla leggerezza delle strutture in elevazione e alla corretta definizione dei collegamenti tra legno, acciaio e cemento armato.
Concezione strutturale
Il sistema fondale è costituito da fondazioni superficiali in cemento armato, dimensionate in funzione delle caratteristiche geotecniche e sismiche del sito.
Nell’Edificio A il piano seminterrato è realizzato mediante pareti portanti e strutture orizzontali in cemento armato.
Le strutture fuori terra sono costituite da pannelli portanti in legno massiccio a strati incrociati.
La copertura è formata da travi principali e secondarie in legno lamellare, con sovrastante tavolato ligneo.
Edificio A
L’Edificio A presenta un piano seminterrato con struttura portante in cemento armato e un piano superiore realizzato mediante pareti portanti in X-Lam.
Sistema fondale continuo in cemento armato destinato a distribuire le azioni sul terreno di fondazione.
Pareti in cemento armato per il contenimento del terreno e la formazione del piano seminterrato.

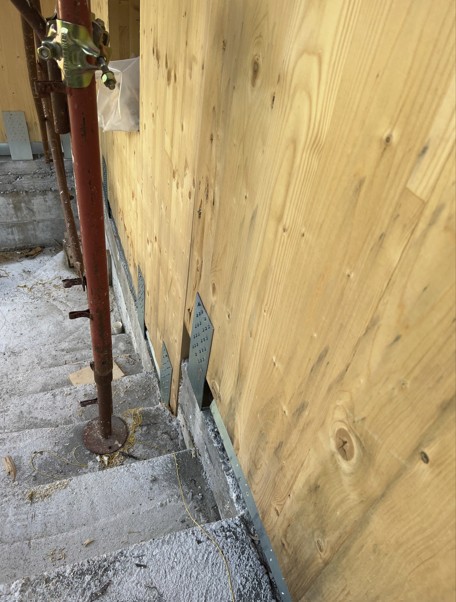

Pareti portanti X-Lam collegate al basamento mediante piastre, hold-down e angolari metallici.
Travi principali e travetti in legno lamellare con tavolato strutturale.
Edificio B
L’Edificio B è costituito da fondazioni superficiali in cemento armato, pareti portanti in X-Lam e copertura in legno lamellare.
La separazione mediante giunto tecnico consente ai due corpi strutturali di rispondere autonomamente alle azioni sismiche.
L’edificio è indipendente dall’Edificio A e possiede un proprio sistema resistente.
I pannelli X-Lam resistono alle azioni verticali e orizzontali mediante comportamento scatolare.
La separazione tra i due edifici evita il martellamento durante gli spostamenti sismici.
Il sistema ligneo limita le masse e riduce le azioni inerziali trasmesse alle strutture verticali.
Tecnologia X-Lam
I pannelli X-Lam costituiscono il principale sistema resistente delle strutture fuori terra. La disposizione incrociata degli strati conferisce rigidezza, stabilità dimensionale e capacità resistente nelle due direzioni principali.
Elementi portanti continui destinati a sostenere carichi verticali e azioni orizzontali.
Giunti realizzati mediante viti strutturali, piastre e connessioni metalliche.
Trasferimento delle azioni mediante hold-down, angolari e ancoraggi al basamento in cemento armato.
Collaborazione tra pareti e copertura per garantire stabilità tridimensionale e resistenza alle azioni sismiche.

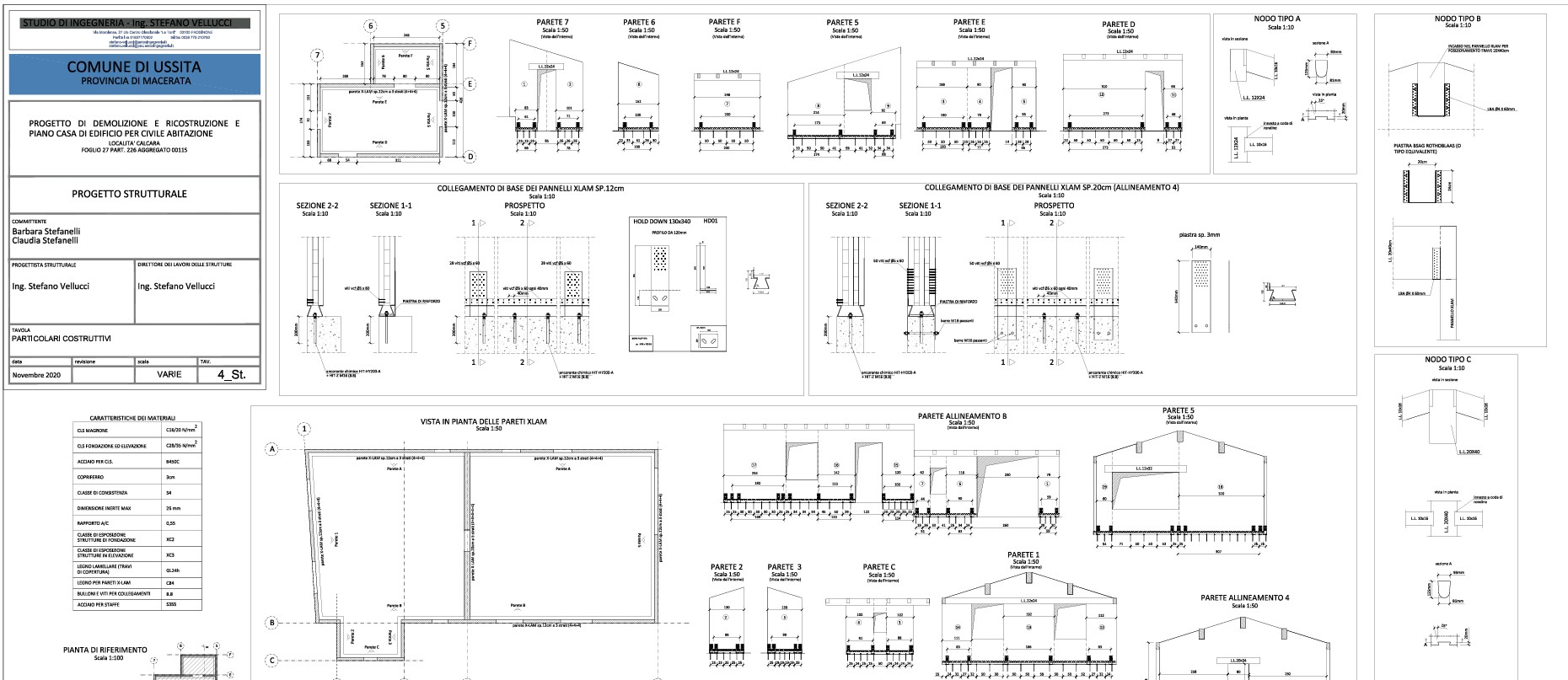

Collegamenti strutturali

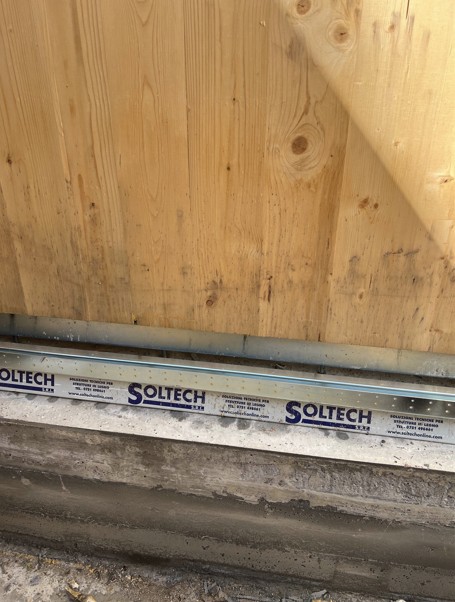

Dispositivi metallici destinati ad assorbire le azioni di trazione alla base delle pareti.
Connessioni distribuite utilizzate per trasferire le azioni di taglio tra pannelli e fondazione.
Collegamenti tra pannelli, travi e pareti realizzati mediante viti autofilettanti ad alta resistenza.

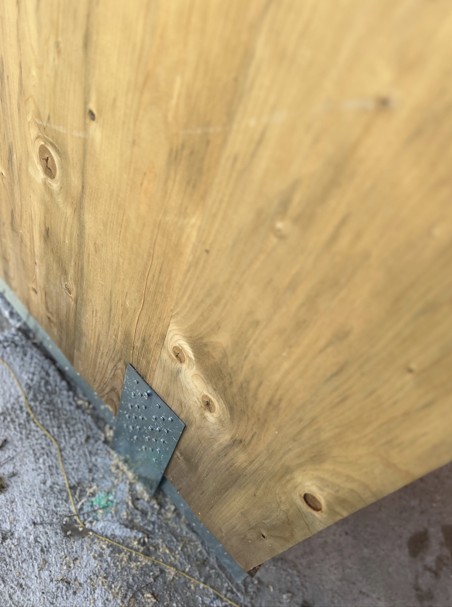

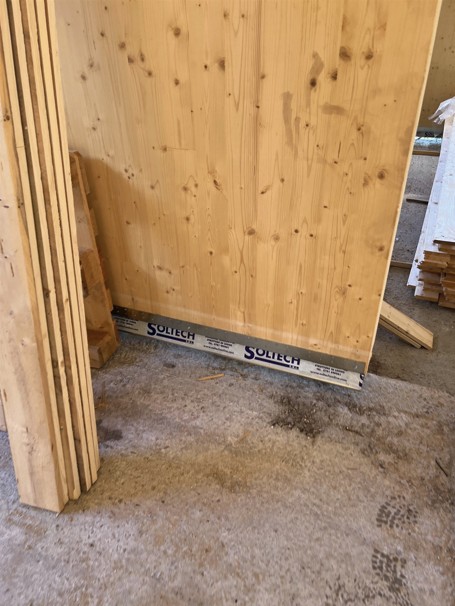

Membrana continua alla base delle pareti per separare il legno dal calcestruzzo e proteggerlo dall’umidità.
Copertura

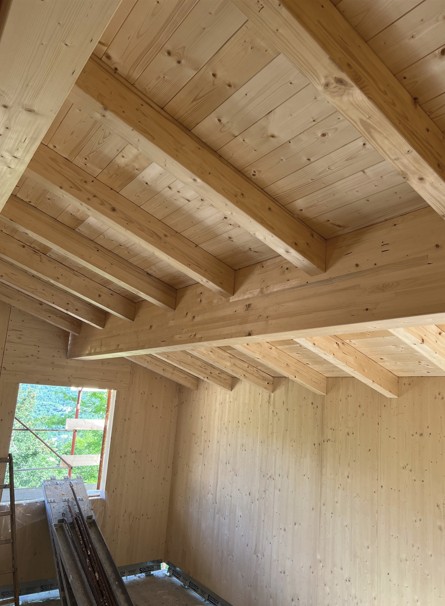

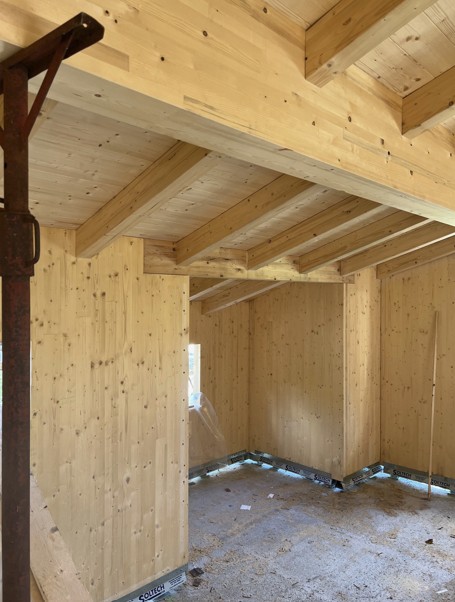

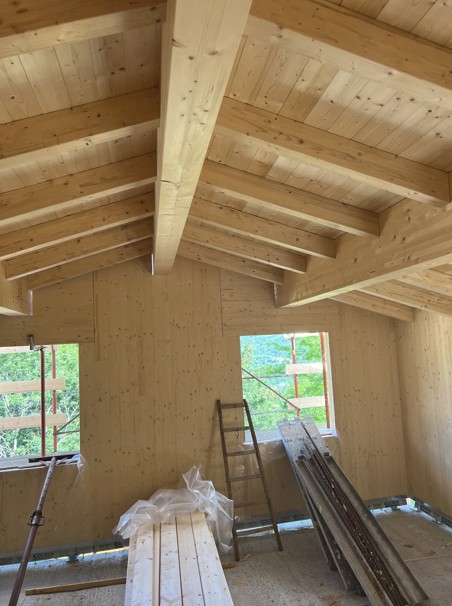

La copertura è realizzata mediante travi principali in legno lamellare, travetti secondari e tavolato ligneo continuo.
La geometria delle falde e la disposizione degli elementi lignei sono state definite per trasferire regolarmente i carichi alle pareti X-Lam sottostanti.
Elementi in legno lamellare destinati a coprire le luci maggiori.
Orditura regolare di supporto al tavolato e agli strati superiori della copertura.
Piano ligneo continuo con funzione di supporto e collaborazione nel comportamento della copertura.
Connessioni meccaniche tra travi, tavolato e pannelli X-Lam.
Modellazione strutturale
La struttura è stata analizzata attraverso modelli numerici tridimensionali separati per l’Edificio A e per l’Edificio B.
Modellazione delle pareti X-Lam e degli elementi bidimensionali mediante elementi finiti shell.
Valutazione delle forme modali, degli spostamenti e delle azioni agenti sulle strutture.
Controllo delle tensioni, delle deformazioni e della stabilità degli elementi in legno.
Dimensionamento delle connessioni metalliche e degli ancoraggi alle fondazioni.
Galleria di cantiere

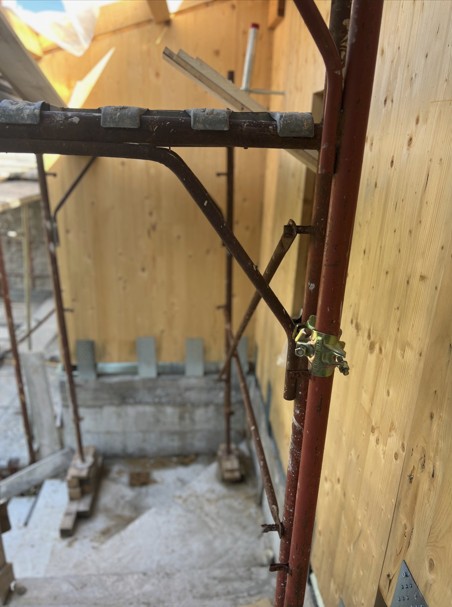

Le immagini documentano le fasi di realizzazione delle pareti portanti, della copertura lignea e dei collegamenti alla struttura in cemento armato.
Risultato
L’impiego combinato di cemento armato, pannelli X-Lam e legno lamellare consente di ottenere una struttura leggera, resistente e adatta alle condizioni sismiche dell’area di Ussita.
