Edilizia scolastica · Isolamento sismico · Frosinone
Nuovo edificio scolastico
Casaleno
Progettazione strutturale di un complesso scolastico in cemento armato dotato di isolamento sismico alla base, fondazioni profonde e dispositivi elastomerici.
Località
Casaleno · Frosinone
Destinazione
Edificio scolastico
Capienza prevista
Circa 1.000 studenti
Struttura
Cemento armato
Sistema sismico
Isolamento alla base
Attività
Progettazione strutturale
Il progetto
Un nuovo polo scolastico sicuro e strategico
Il progetto riguarda la realizzazione di un nuovo edificio scolastico nel quartiere Casaleno del Comune di Frosinone, destinato a ospitare una popolazione scolastica di circa mille studenti.
La progettazione strutturale è stata sviluppata con particolare attenzione alla sicurezza sismica, alla durabilità delle opere e alla continuità di esercizio.
Concezione strutturale
Struttura intelaiata in cemento armato
Travi e pilastri
La struttura portante in elevazione è costituita da telai tridimensionali formati da travi e pilastri in cemento armato.

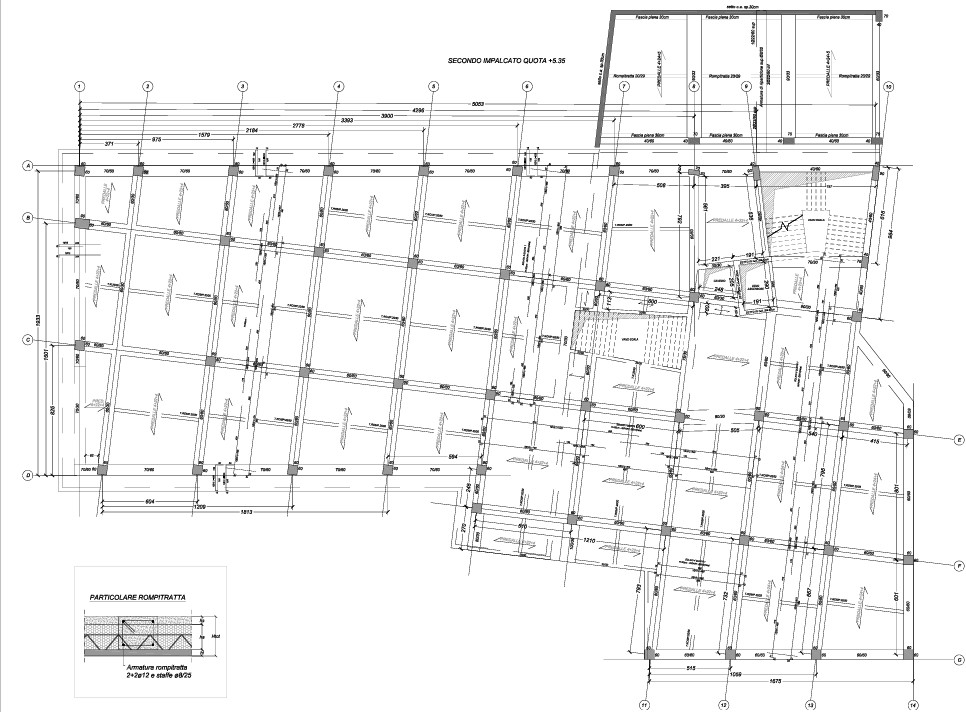

Solai a predalles
Gli impalcati sono realizzati mediante solai a lastre predalles con spessori variabili in funzione delle luci e dei carichi.
Vani scala e ascensore
I collegamenti verticali comprendono scale in cemento armato e setti strutturali destinati al vano ascensore.

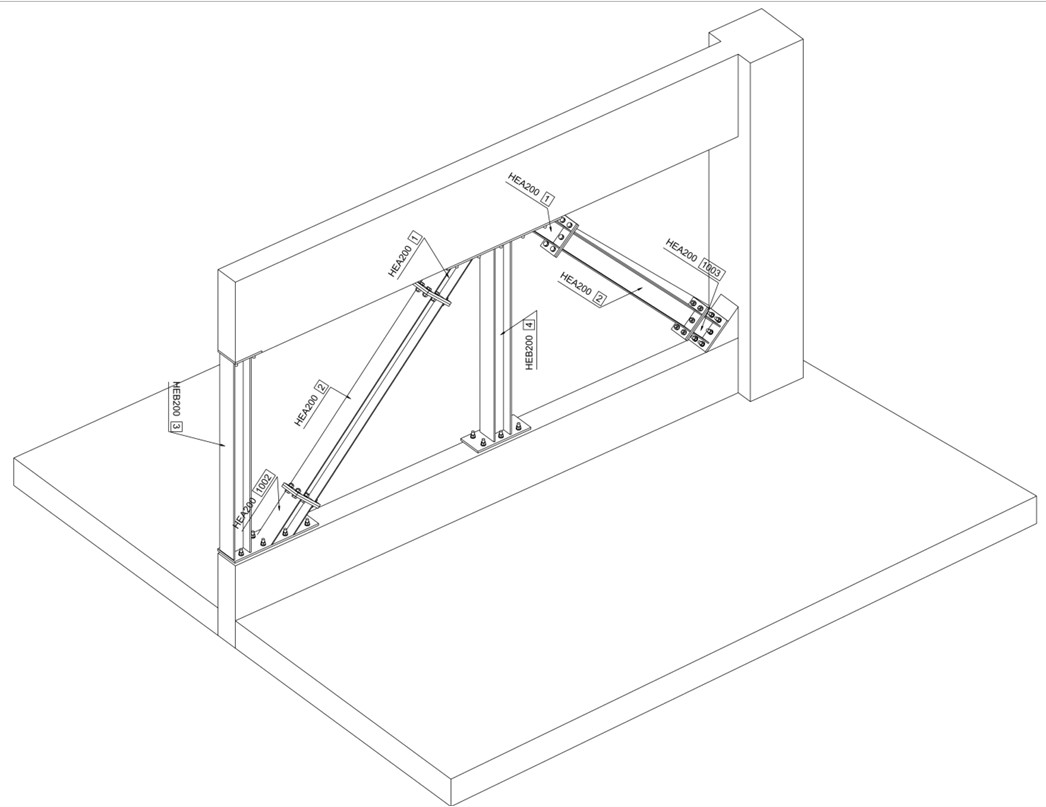

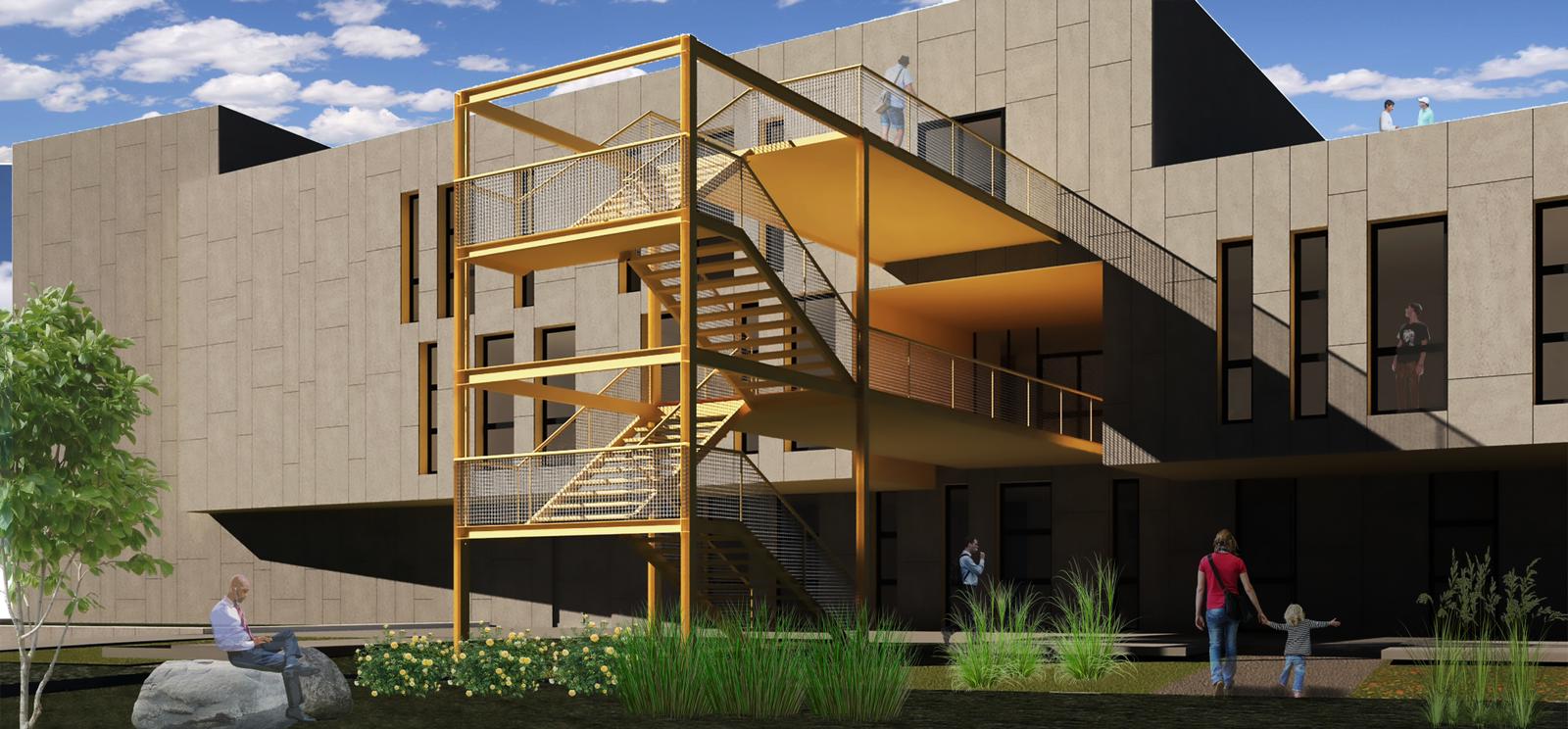

Strutture metalliche
Elementi in acciaio sono utilizzati per le scale esterne e per i sistemi di sostegno degli sbalzi principali.

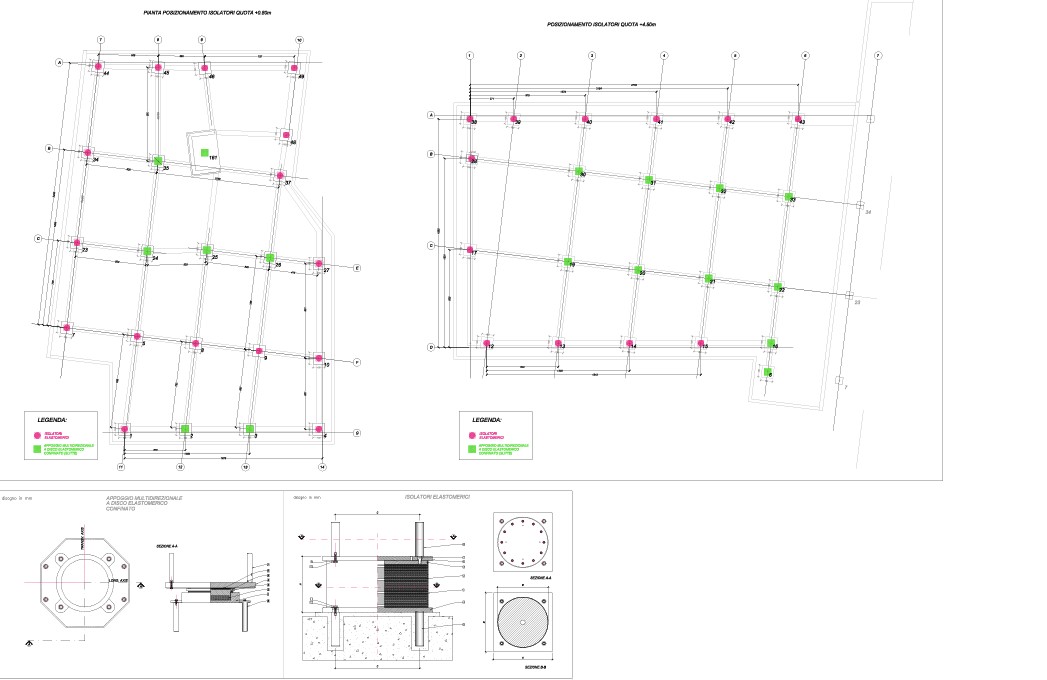

Isolamento sismico
Disaccoppiamento del moto e riduzione delle azioni
Il fabbricato è dotato di un sistema di isolamento alla base costituito da isolatori elastomerici e appoggi multidirezionali.
Il sistema consente di incrementare il periodo fondamentale della costruzione, ridurre le accelerazioni trasmesse alla sovrastruttura e limitare gli effetti torsionali.
Spostamento massimo
Capacità di spostamento prevista per i dispositivi del sistema di isolamento.
Carico verticale
Capacità verticale allo Stato Limite di Salvaguardia della Vita.
Dispositivi isolanti
Isolatori destinati a fornire rigidezza, ricentraggio e capacità dissipativa.
Appoggi scorrevoli
Dispositivi multidirezionali utilizzati per distribuire le azioni verticali e ridurre gli effetti torsionali.
Fondazioni
Fondazioni profonde su pali trivellati
Pali Ø80 cm
Le fondazioni sono costituite da pali trivellati in cemento armato di diametro pari a 80 centimetri.
Plinti collegati
I pali sono collegati mediante plinti e travi di fondazione in cemento armato.
Fondazioni su due quote
La configurazione del terreno richiede la realizzazione del sistema fondale su due differenti livelli.
Pareti di intercapedine
Il piano interrato è delimitato da pareti in cemento armato.
Modellazione numerica
Analisi tridimensionale della struttura isolata
Il comportamento globale del fabbricato è stato analizzato attraverso un modello tridimensionale capace di rappresentare la sovrastruttura, il piano di isolamento, le fondazioni e gli elementi strutturali secondari.
Modello globale
Rappresentazione dei telai in cemento armato, degli impalcati, dei setti e delle fondazioni.
Analisi modale
Valutazione dei periodi propri, delle masse partecipanti e delle forme modali.
Dispositivi di isolamento
Modellazione della rigidezza orizzontale e verticale degli isolatori e delle slitte.
Verifiche sismiche
Controllo degli spostamenti, delle sollecitazioni e della sicurezza agli stati limite previsti.
Galleria del progetto
Architettura, struttura e dettagli costruttivi
Risultato
Sicurezza sismica e qualità dell’edilizia scolastica
L’integrazione tra struttura in cemento armato, fondazioni profonde e isolamento sismico consente di ottenere un edificio scolastico caratterizzato da elevati livelli di sicurezza, durabilità e continuità di esercizio.
