Strutture speciali · Carpenteria metallica
Totem ASI
Progettazione strutturale di elementi totem in carpenteria metallica, comprensiva di modellazione FEM, fondazioni in cemento armato, piastre di base e sistemi di ancoraggio.
Opera
Totem ASI
Tipologia
Struttura metallica speciale
Struttura
Acciaio corten
Fondazioni
Cemento armato
Analisi
Modellazione FEM
Attività
Progettazione strutturale
Il progetto
Totem metallici con geometria sagomata
Il progetto riguarda la definizione strutturale di elementi verticali denominati Totem, caratterizzati da una geometria slanciata, da superfici in acciaio corten e da irrigidimenti interni.
Particolare attenzione è stata riservata alla stabilità globale della struttura, alle azioni orizzontali, alla rigidezza delle piastre e alla trasmissione delle sollecitazioni alla fondazione.
Concezione strutturale
Piastre, irrigidimenti e comportamento scatolare
Piastre in acciaio corten
Le superfici principali del Totem sono realizzate mediante piastre metalliche sagomate e saldate.
Irrigidimenti orizzontali
All’interno della struttura sono disposti irrigidimenti destinati a limitare le deformazioni locali e garantire il comportamento scatolare.
Piastra di base
La base metallica trasferisce le azioni della struttura al sistema di ancoraggio e alla fondazione in cemento armato.
Fondazione
La fondazione è dimensionata per resistere ai carichi verticali, alle azioni orizzontali e ai momenti ribaltanti.
Modellazione FEM
Analisi tridimensionale della struttura e della fondazione

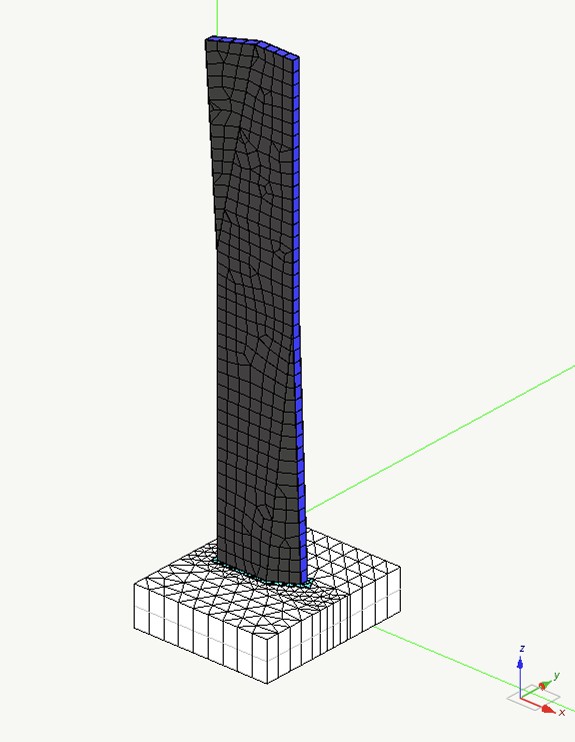

Il comportamento del Totem è stato valutato mediante un modello agli elementi finiti capace di rappresentare la geometria delle piastre, gli irrigidimenti interni e l’interazione con la fondazione.
Modello shell
Le piastre metalliche sono state discretizzate mediante elementi bidimensionali.
Fondazione
La fondazione è stata rappresentata nel modello numerico per valutare la distribuzione delle azioni.
Deformazioni
Controllo degli spostamenti e delle deformazioni della struttura metallica.
Tensioni
Valutazione dello stato tensionale delle piastre e degli irrigidimenti.
Fondazione e ancoraggi
Trasferimento delle azioni dalla struttura al terreno
Tirafondi
Il collegamento alla fondazione è realizzato mediante barre di ancoraggio opportunamente dimensionate.
Piastra di ancoraggio
La piastra di base in acciaio ripartisce le azioni sui dispositivi di ancoraggio.
Armatura della fondazione
La fondazione in cemento armato è opportunamente armata per assorbire le azioni concentrate trasmesse dai tirafondi.
Verifica al ribaltamento
La geometria fondale è stata definita anche in funzione delle azioni orizzontali e dei momenti ribaltanti.
Galleria del progetto
Elaborati, modello FEM e realizzazione

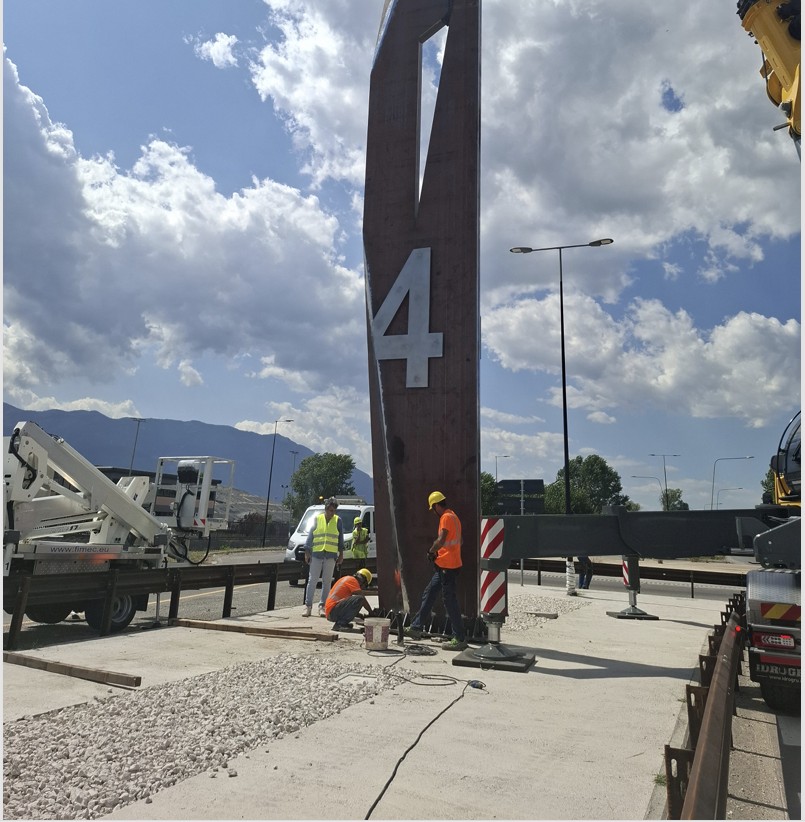

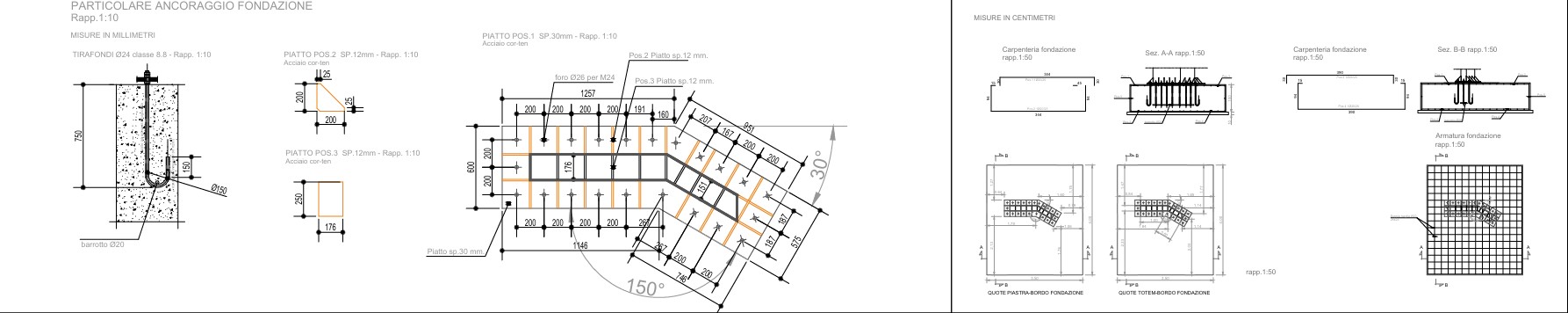

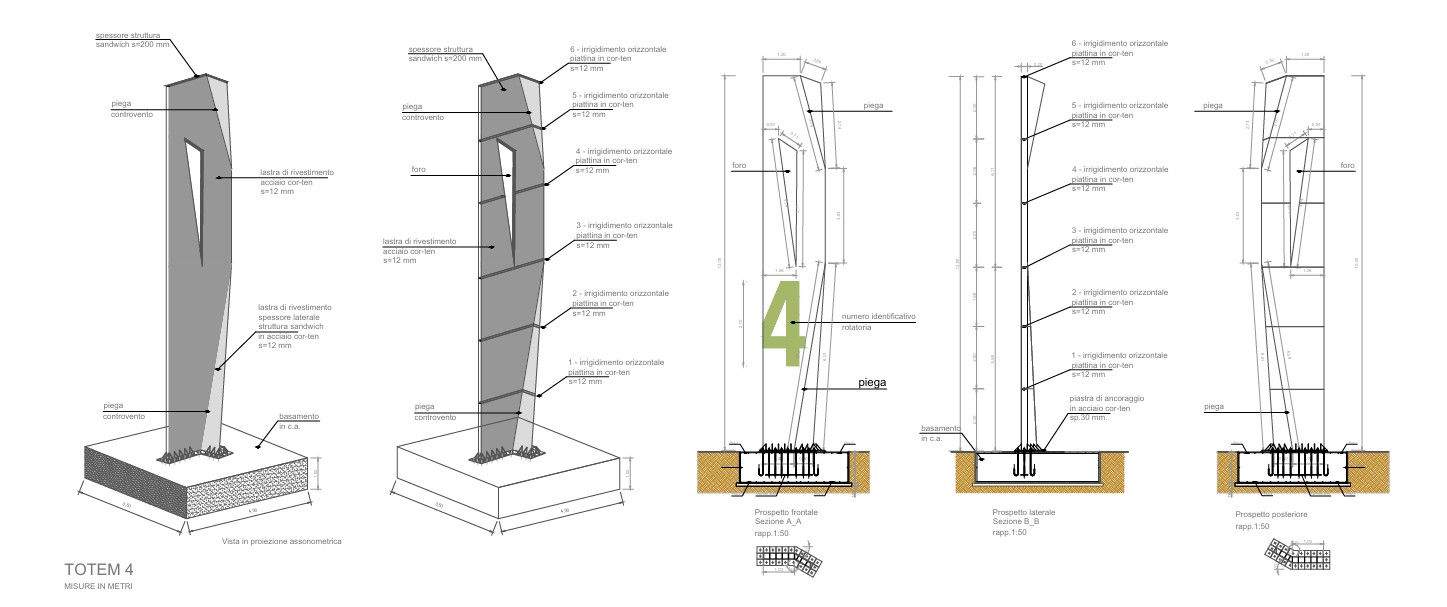

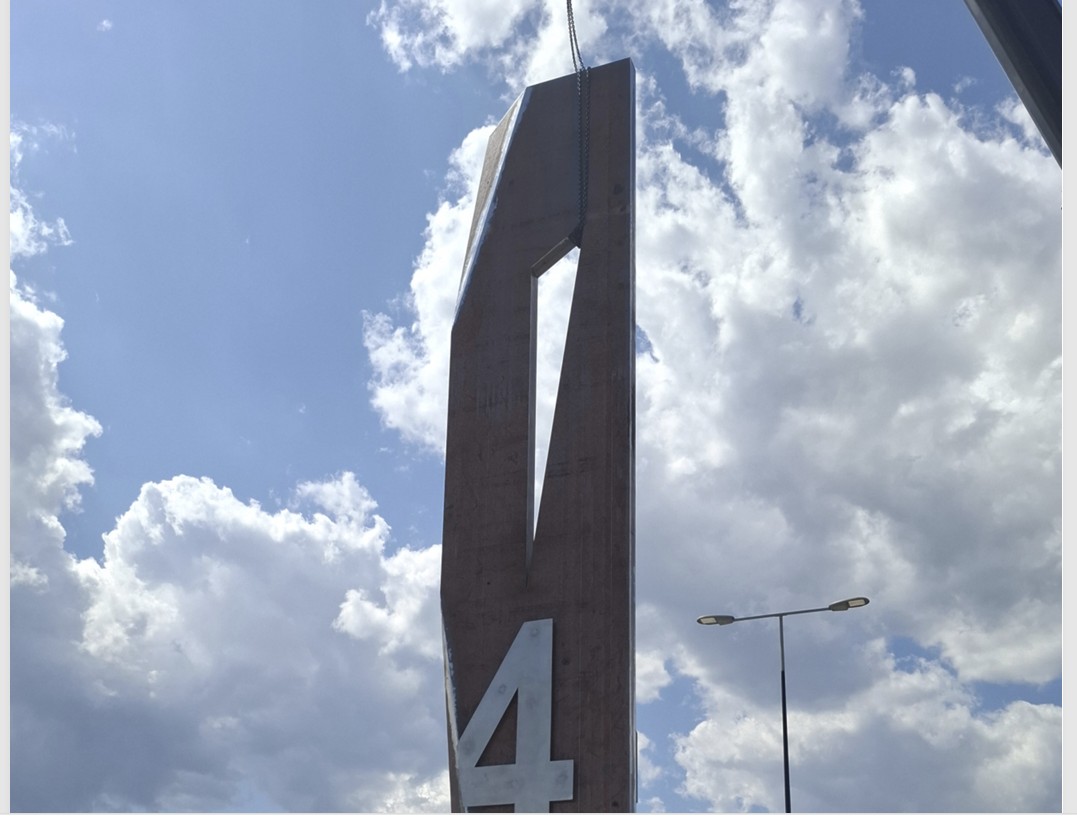

Le immagini mostrano gli elaborati esecutivi, i dettagli della fondazione, il modello numerico e le fasi di montaggio del Totem.
Risultato
Dal modello numerico alla realizzazione
La progettazione ha consentito di coordinare geometria architettonica, comportamento strutturale, dettagli costruttivi, fondazioni e sistemi di ancoraggio fino alla fase di montaggio in cantiere.
