Progettazione strutturale del nuovo complesso sportivo con struttura principale in cemento armato, solai collaboranti e copertura reticolare in carpenteria metallica a grande luce.
Opera
Palazzetto dello Sport
Località
Labaro · Roma
Committente
Sport e Salute S.p.A.
Struttura
Cemento armato e acciaio
Copertura
Travi reticolari metalliche
Attività
Progettazione strutturale
Il progetto
Nuovo complesso sportivo a Roma
Il progetto riguarda la realizzazione di un nuovo palazzetto dello sport nel quartiere Labaro, all’interno dell’area del Parco Colli d’Oro nel Municipio XV di Roma Capitale.
L’organismo strutturale è costituito da pilastri principali in cemento armato, strutture secondarie in carpenteria metallica, gradonate e una copertura a grande luce formata da travi reticolari in acciaio.
La progettazione ha compreso le fondazioni, gli impalcati, le gradonate, la copertura e la modellazione tridimensionale dell’intero edificio.
Concezione strutturale
Sistema misto in cemento armato e carpenteria metallica
Pilastri principali
Gli elementi verticali principali sono costituiti da pilastri in cemento armato destinati a sostenere le strutture della copertura e degli impalcati.
Strutture metalliche
Gli ambienti di servizio e le strutture secondarie sono realizzati mediante profili e telai in carpenteria metallica.
Gradonate
Le gradonate sono sostenute da travi principali in acciaio sulle quali vengono collocati elementi prefabbricati in cemento armato.
Copertura
La copertura è costituita da travi reticolari metalliche disposte nelle due direzioni principali, in grado di coprire la grande luce dell’area sportiva.
Fondazioni
Fondazioni superficiali in cemento armato
Il sistema fondale è costituito da fondazioni superficiali a travi rovesce in cemento armato, collegate in modo da garantire una corretta distribuzione delle azioni sul terreno.
Travi rovesce
Elementi continui in cemento armato disposti lungo gli allineamenti principali della struttura.
Collegamenti
Travi di collegamento tra gli elementi fondali per garantire un comportamento unitario sotto le azioni sismiche.
Magrone
Strato di calcestruzzo magro disposto al di sotto delle fondazioni per regolarizzare il piano di posa.
Verifiche geotecniche
Controllo della capacità portante, delle pressioni sul terreno e dei cedimenti fondali.
Impalcati
Solai collaboranti in acciaio e calcestruzzo
Gli impalcati interni alle quote principali sono costituiti da lamiera grecata con getto collaborante in calcestruzzo.
Lamiera grecata
La lamiera svolge funzione di cassero durante il getto e collabora con il calcestruzzo nella fase di esercizio.
Soletta collaborante
Il getto superiore realizza un impalcato rigido e resistente, collegato alle travi metalliche sottostanti.
Strutture secondarie
Le travi metalliche distribuiscono i carichi degli impalcati alle strutture verticali principali.
Quote strutturali
Gli impalcati principali sono previsti alle quote +3,29 m e +6,92 m.
Copertura
Capriate reticolari in acciaio a grande luce
La copertura del palazzetto è costituita da un sistema tridimensionale di travi reticolari in carpenteria metallica, progettate per lasciare completamente libera l’area di gioco.
Travi reticolari principali
Elementi di grande luce destinati a sostenere la copertura dell’area sportiva centrale.
Orditura secondaria
Travi secondarie metalliche disposte ortogonalmente alle capriate principali.
Controventi
Sistemi di controvento orizzontali e verticali per il trasferimento delle azioni del vento e del sisma.
Copertura verde
La lamiera grecata della copertura costituisce il supporto degli strati destinati alla realizzazione del tetto verde.
Modellazione FEM
Analisi tridimensionale dell’intero organismo strutturale

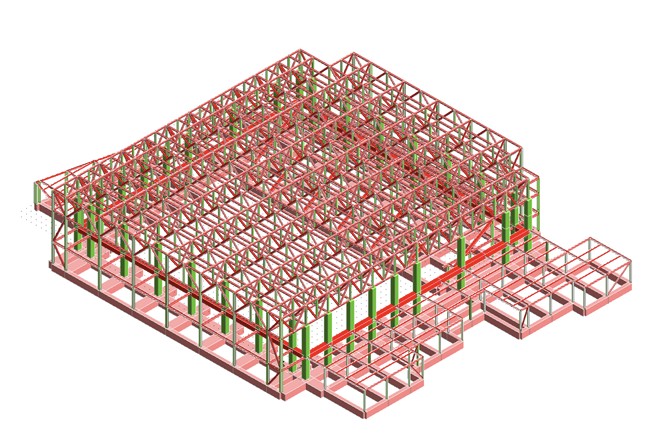

La struttura è stata rappresentata mediante un modello numerico tridimensionale, comprendente fondazioni, pilastri, travi, gradonate, impalcati e copertura.
Modello globale
Rappresentazione completa del comportamento spaziale dell’edificio.
Analisi modale
Valutazione dei modi principali di vibrare e della partecipazione delle masse strutturali.
Azioni orizzontali
Analisi delle azioni sismiche e delle pressioni del vento sull’intero organismo strutturale.
Verifiche
Controllo di resistenza, stabilità e deformabilità degli elementi in cemento armato e acciaio.
Elaborati progettuali

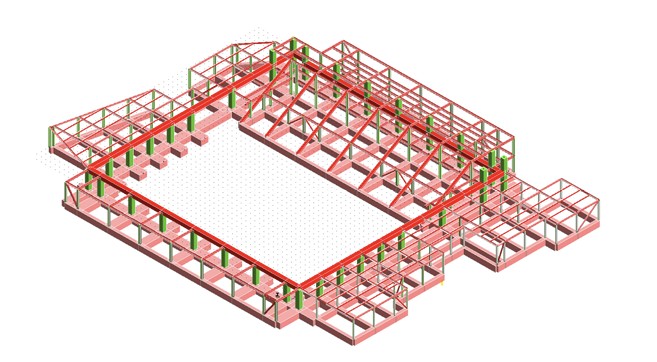

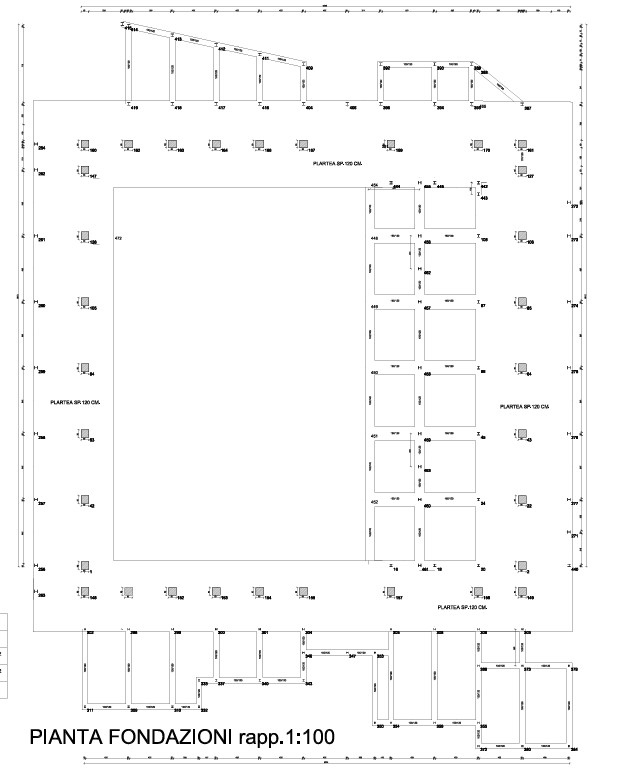

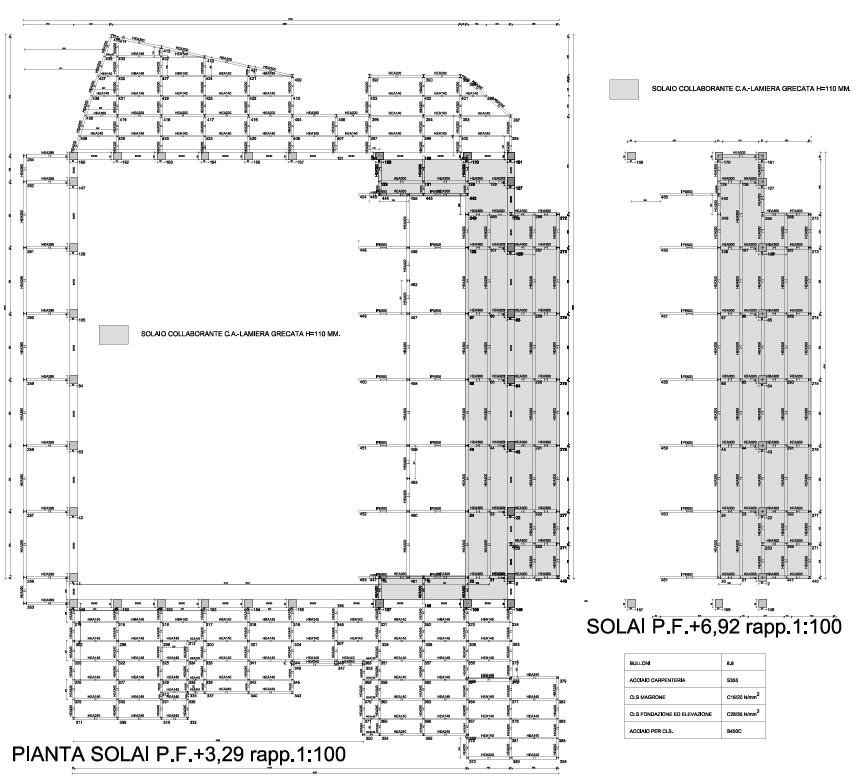

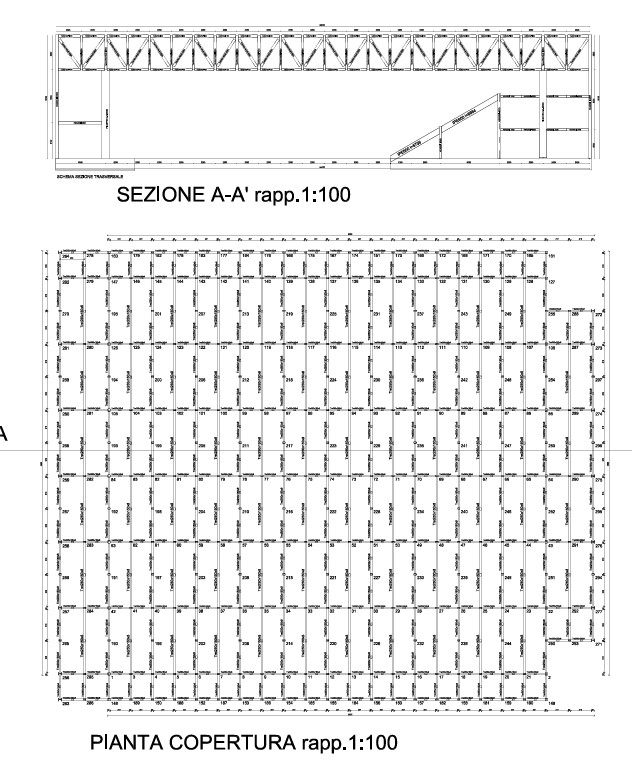

Modello tridimensionale, piante e sezioni
Le immagini illustrano la concezione strutturale, il modello FEM, le fondazioni, gli impalcati e la copertura metallica.
Risultato
Un organismo strutturale complesso e integrato
La combinazione di cemento armato, carpenteria metallica e solai collaboranti consente di ottenere una struttura adatta alle grandi luci e agli affollamenti caratteristici di un impianto sportivo.
