Località
Roma · Via Montecassiano
Tipologia
Edificio residenziale in c.a.
Intervento
Adeguamento sismico
Tecnologia
Isolamento sismico alla base
Dispositivi
Isolatori a superficie curva
Normativa
NTC 2018
Il progetto
Riduzione globale della domanda sismica
L’intervento riguarda l’adeguamento sismico di un fabbricato esistente in cemento armato mediante l’inserimento di dispositivi di isolamento tra il piano interrato e la sovrastruttura.
Gli isolatori consentono di ridurre drasticamente l’energia trasmessa dal terreno all’edificio, aumentando il periodo proprio della struttura e limitando accelerazioni, forze sismiche e sollecitazioni sugli elementi strutturali esistenti.
Il progetto è stato sviluppato attraverso un modello strutturale globale, con verifiche della sovrastruttura, della sottostruttura, dei dispositivi, dei baggioli e degli elementi di rinforzo.
Sistema di isolamento
Isolatori a scorrimento su superficie curva
Taglio controllato dei pilastri
I pilastri del piano interrato vengono interrotti localmente per consentire l’inserimento dei dispositivi tra la parte inferiore e la sovrastruttura.
Baggioli in cemento armato
Nuovi elementi locali distribuiscono le azioni tra pilastri, isolatori e impalcato, garantendo appoggi regolari e un corretto trasferimento dei carichi.

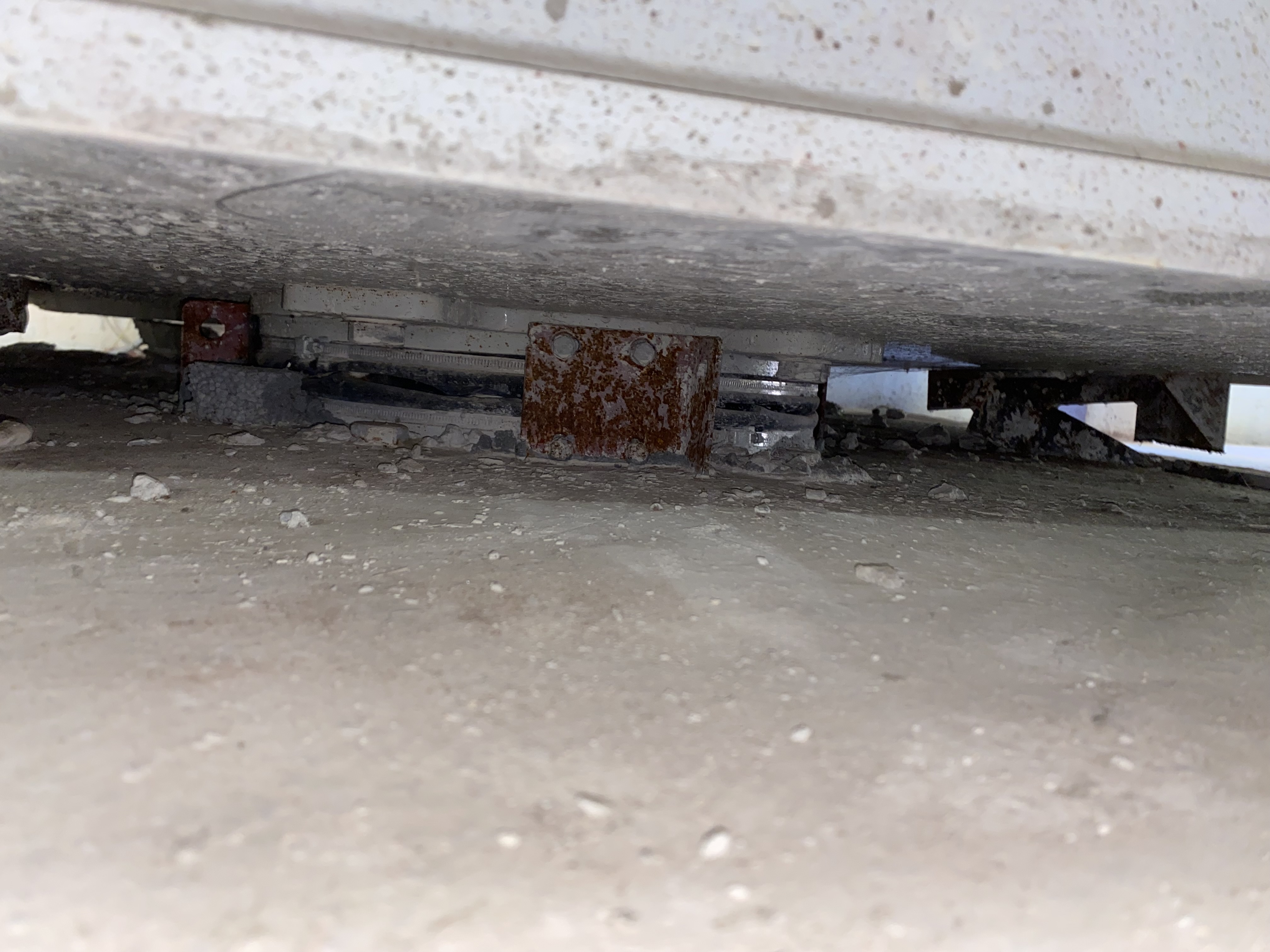

Dispositivi antisismici
Gli isolatori sostengono i carichi verticali e consentono gli spostamenti orizzontali previsti durante l’azione sismica.

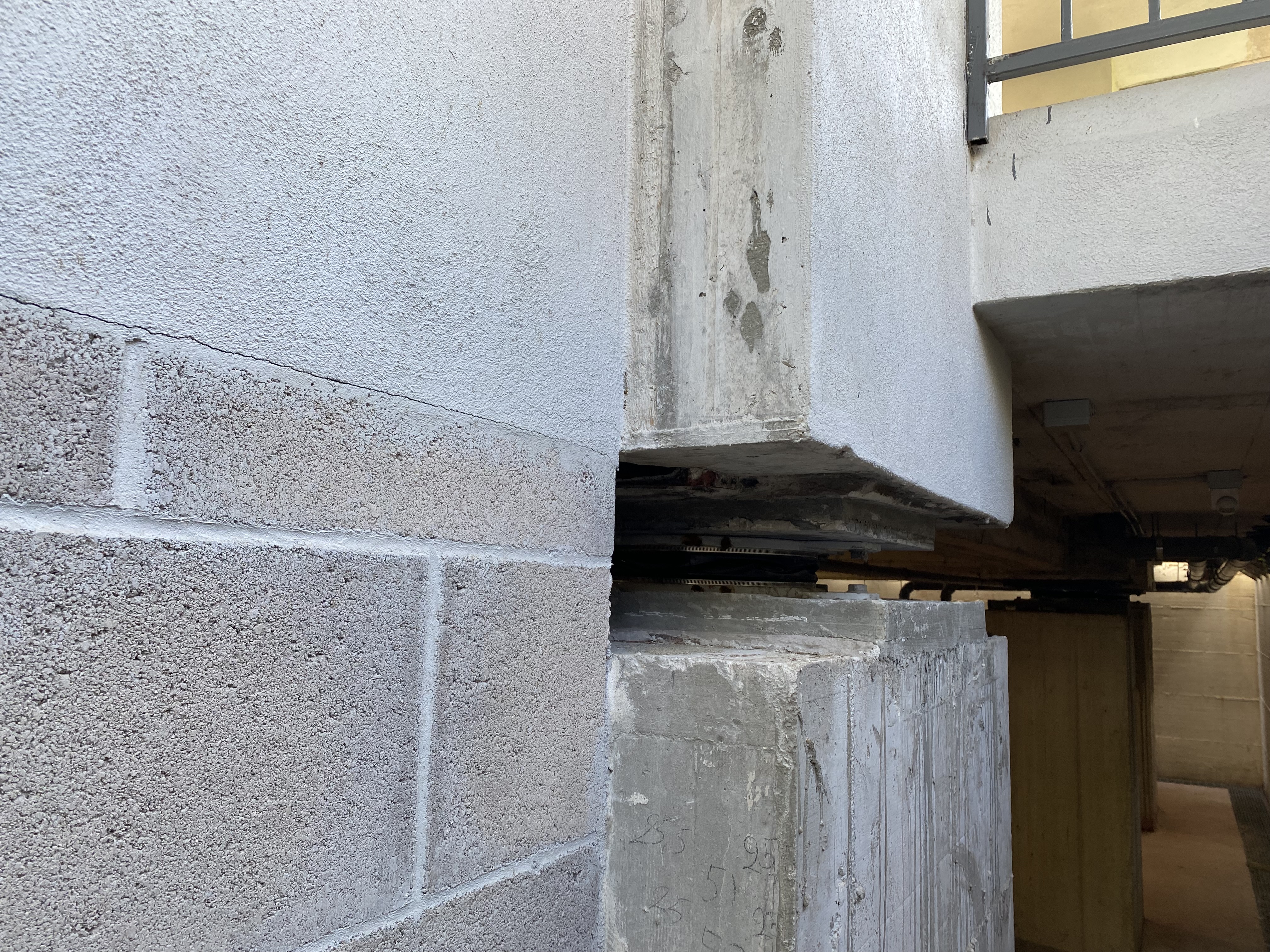

Giunti e spazi tecnici
Sono stati verificati gli spazi necessari agli spostamenti della sovrastruttura, i giunti tecnici e le interferenze con impianti e componenti non strutturali.
Attività svolte
Modellazione, analisi e assistenza al cantiere
Modellazione FEM
Modellazione globale dell’edificio nello stato di fatto e nella configurazione con sistema di isolamento sismico.

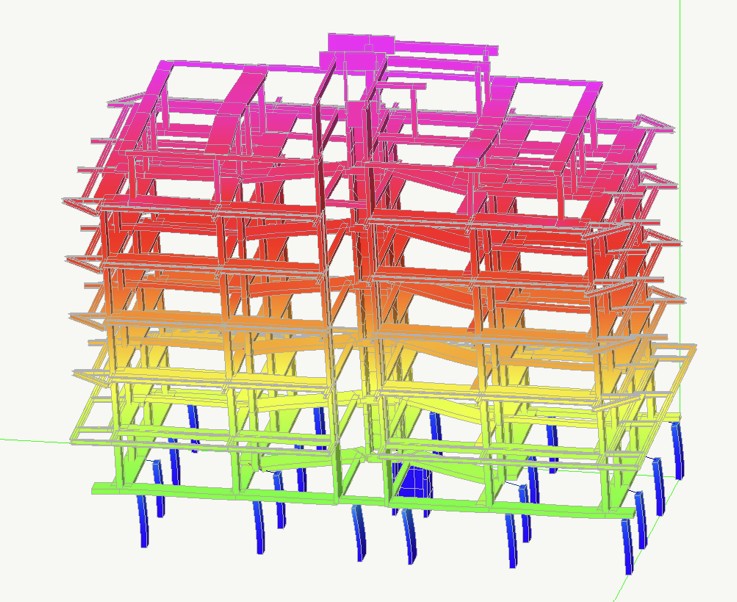

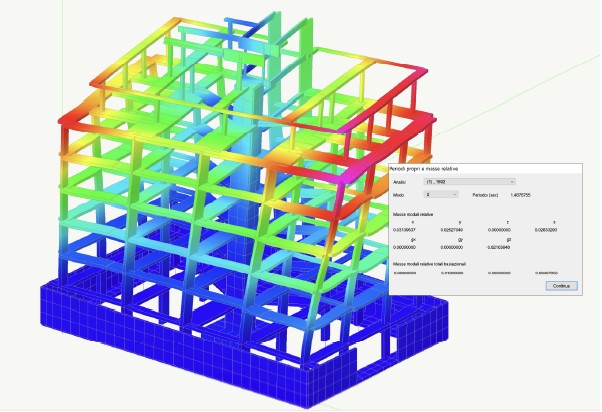

Analisi dinamica
Studio del comportamento modale, del periodo della struttura e della risposta del sistema isolato.
Verifica degli isolatori
Controllo delle azioni verticali, degli spostamenti, delle reazioni e delle condizioni di esercizio dei dispositivi.
Progettazione dei baggioli
Progettazione degli elementi in cemento armato destinati al trasferimento delle azioni tra pilastri e dispositivi.
Rinforzi strutturali
Verifica e rinforzo di pilastri, travi, vano ascensore e strutture in corrispondenza degli impalcati.
Assistenza al cantiere
Controllo dei dettagli esecutivi, delle fasi di montaggio e delle interferenze durante l’installazione dei dispositivi.
Interventi complementari
Adeguamento dell’intero organismo strutturale
Soletta di collegamento
Realizzazione di una nuova soletta in cemento armato di collegamento tra i plinti esistenti.
Incamiciatura dei pilastri
Rinforzo dei pilastri del piano interrato e del piano terra mediante incamiciatura in cemento armato.
Rinforzo di travi e vano ascensore
Interventi locali sulle travi e sul nucleo ascensore per garantire il comportamento globale della struttura post-intervento.
Ricostruzione degli sbalzi
Demolizione e ricostruzione di alcuni sbalzi mediante elementi metallici e nuovi solai alleggeriti.
Galleria fotografica
Dispositivi, baggioli e comportamento dinamico
Risultato
Dalla vulnerabilità all’adeguamento sismico
L’inserimento degli isolatori e gli interventi complementari hanno consentito di incrementare l’indice di sicurezza sismica da 0,16 a 1,02, conseguendo l’adeguamento dell’intero fabbricato.
