Frosinone · Via Aldo Moro
Complesso residenziale
e commerciale
Progettazione strutturale e direzione dei lavori di un edificio multipiano in cemento armato, con livelli interrati, strutture di contenimento, vano scala e ascensore.
Opera
Complesso residenziale e commerciale
Località
Frosinone · Via Aldo Moro
Committente
TecnoEdil Costruzioni S.r.l.
Struttura
Cemento armato
Tipologia
Edificio multipiano
Attività
Progettazione e direzione lavori
Il progetto
Un edificio multipiano nel centro urbano di Frosinone
L’intervento riguarda la progettazione strutturale di un complesso a destinazione residenziale e commerciale situato in Via Aldo Moro, nel Comune di Frosinone.
L’organismo strutturale è costituito da telai in cemento armato, nuclei verticali, impalcati in laterocemento, fondazioni e strutture perimetrali di contenimento.
Il progetto comprende inoltre il vano scala, il vano ascensore, le rampe di accesso ai livelli interrati e la copertura articolata.
Concezione strutturale
Telaio tridimensionale in cemento armato
Strutture verticali
Pilastri e pareti in cemento armato distribuiscono le azioni verticali e orizzontali fino alle fondazioni.
Impalcati
I solai collaborano alla distribuzione delle azioni sismiche verso gli elementi verticali resistenti.
Scala e ascensore
Il sistema delle comunicazioni verticali è integrato nell’organismo strutturale dell’edificio multipiano.
Copertura
La copertura presenta falde e porzioni poste a differenti quote, coordinate con la struttura sottostante.
Fondazioni e livelli interrati
Collegamento con le opere di contenimento

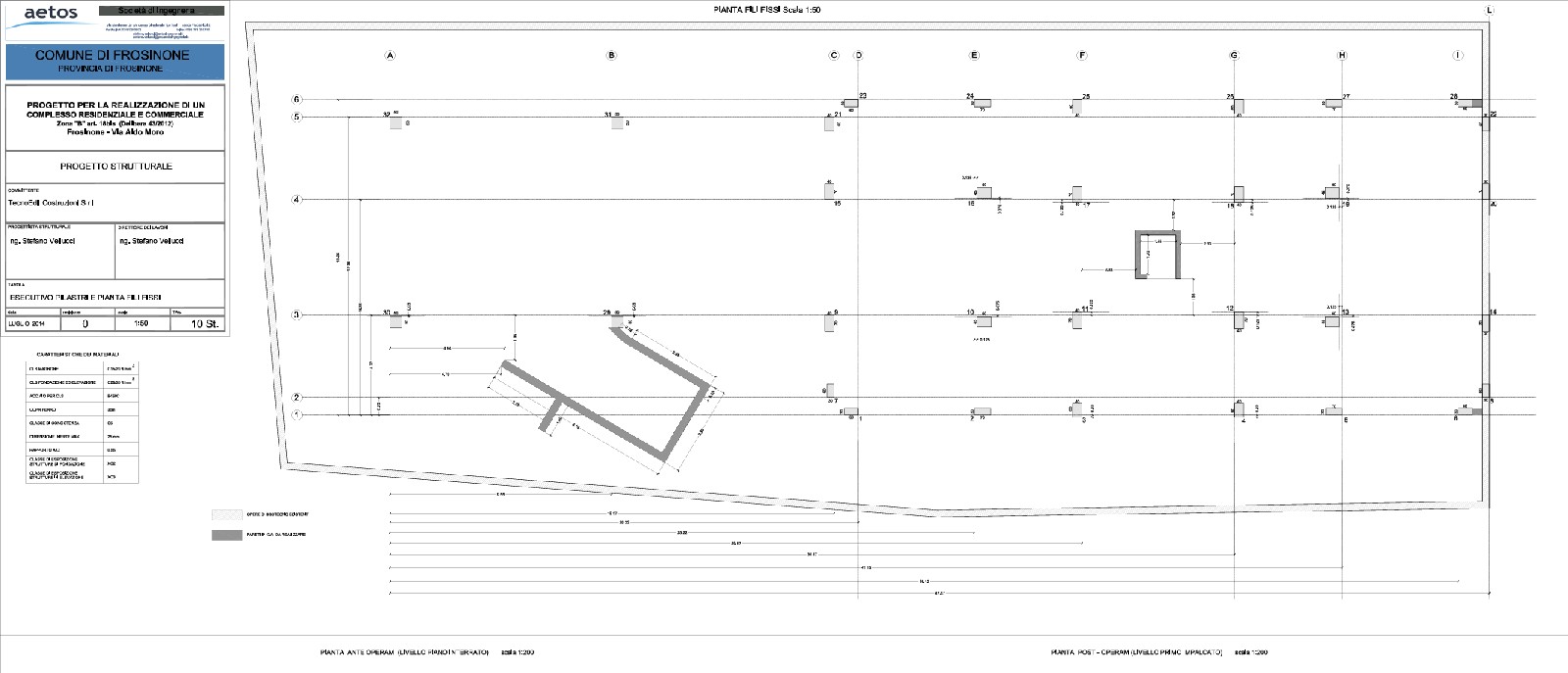

Il complesso presenta livelli interrati destinati a parcheggi e locali di servizio, con strutture fondali e pareti perimetrali in cemento armato.
Strutture fondali
Sistema di fondazione coordinato con pilastri, pareti e nuclei verticali.
Muri di contenimento
Pareti perimetrali in cemento armato destinate al contenimento del terreno.
Rampe di accesso
Collegamenti carrabili tra la viabilità esterna e i livelli interrati.
Giunti strutturali
Controllo delle distanze tra strutture contigue per evitare il martellamento.
Modellazione FEM
Analisi tridimensionale del comportamento strutturale

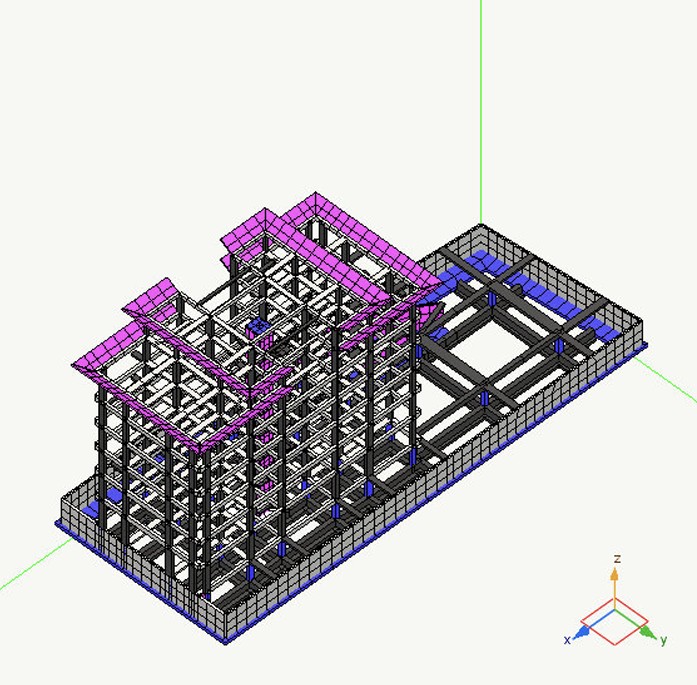

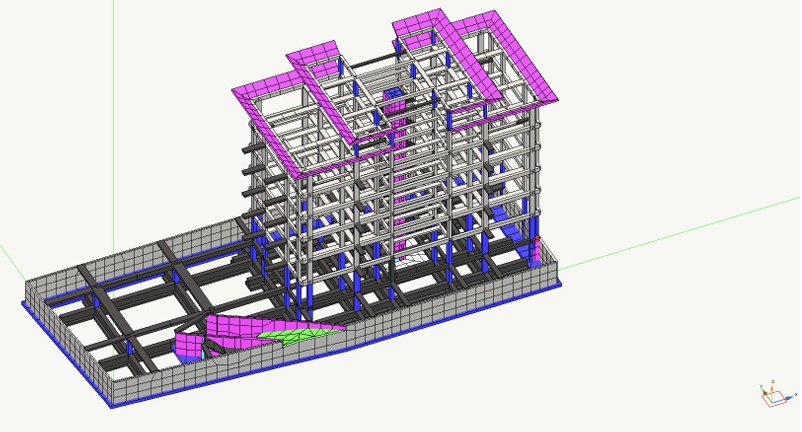

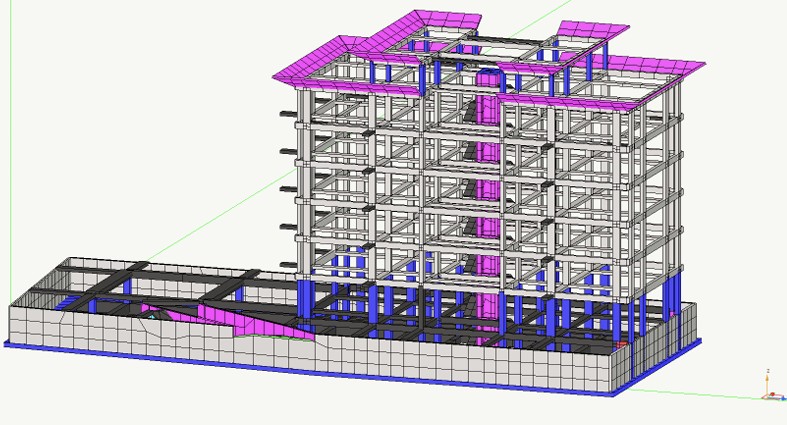

L’intero organismo strutturale è stato rappresentato mediante un modello tridimensionale agli elementi finiti, comprendente travi, pilastri, pareti, impalcati, fondazioni e opere interrate.

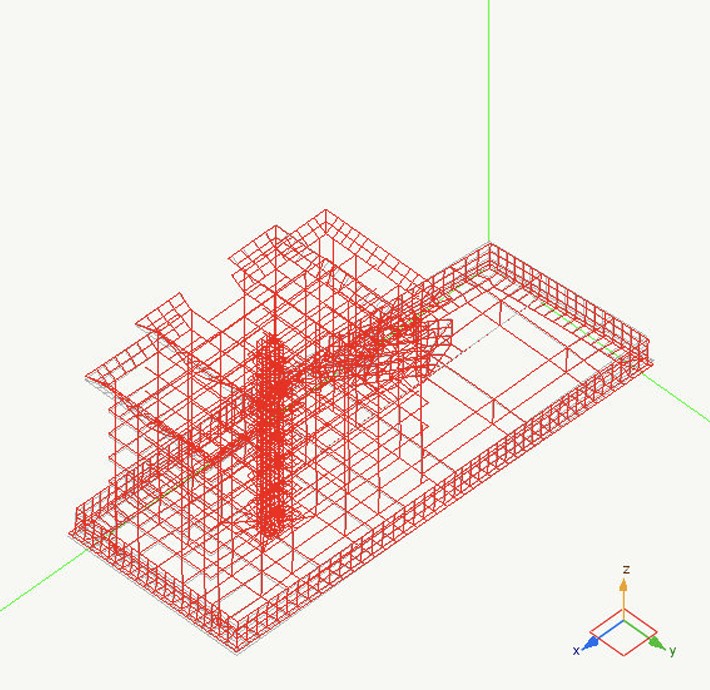

Analisi modale
Individuazione delle forme modali e delle relative masse partecipanti.
Analisi dinamica
Valutazione della risposta alle azioni sismiche mediante analisi dinamica modale.

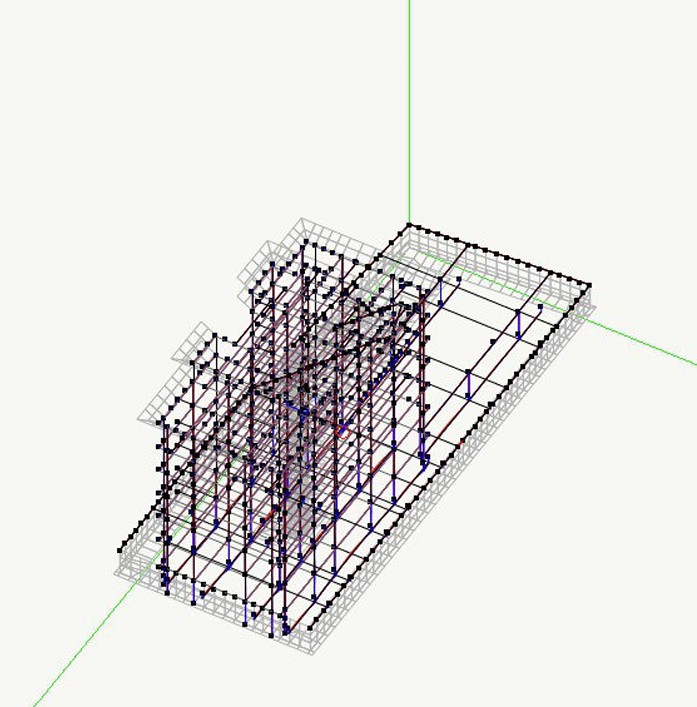

Sollecitazioni
Determinazione degli inviluppi di sforzo normale, taglio e momento flettente.
Verifiche
Controlli di resistenza, deformabilità e duttilità degli elementi strutturali.

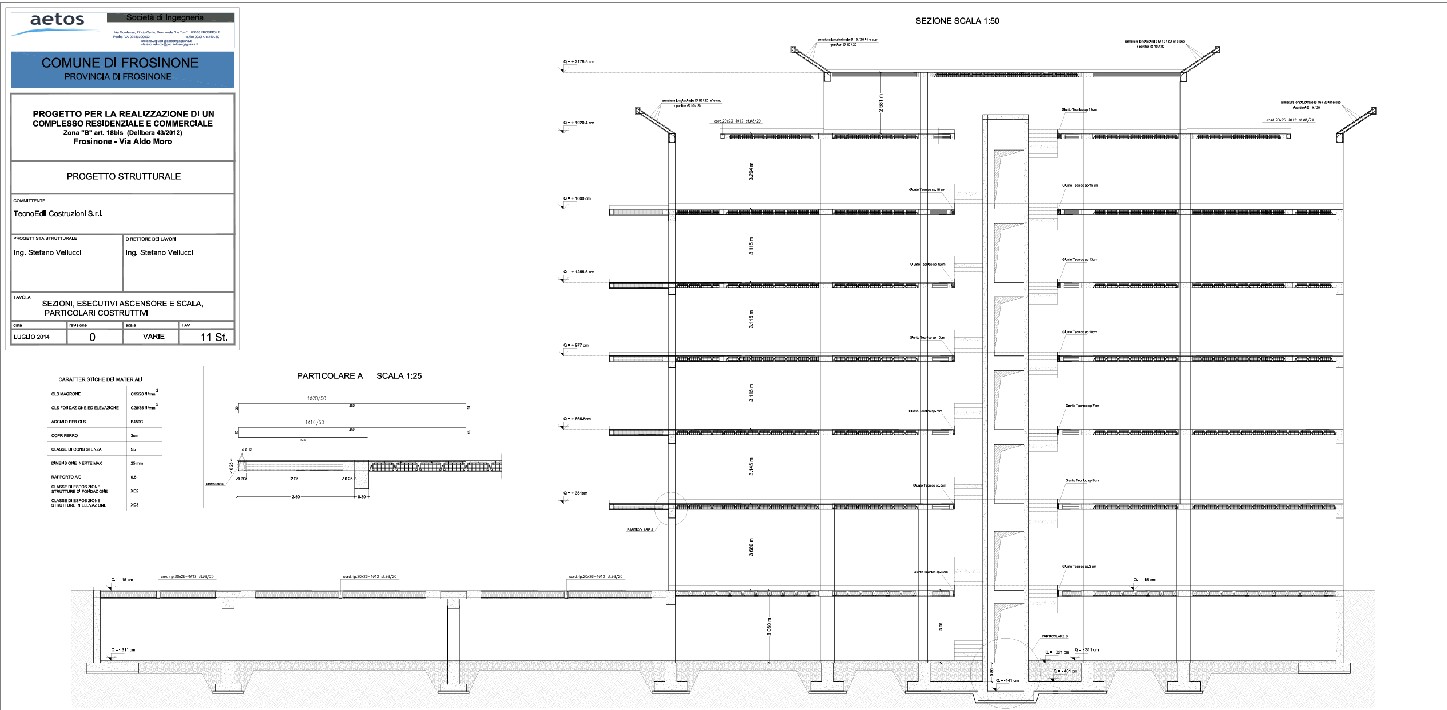

Elaborati progettuali
Esecutivi, sezioni e modello di calcolo

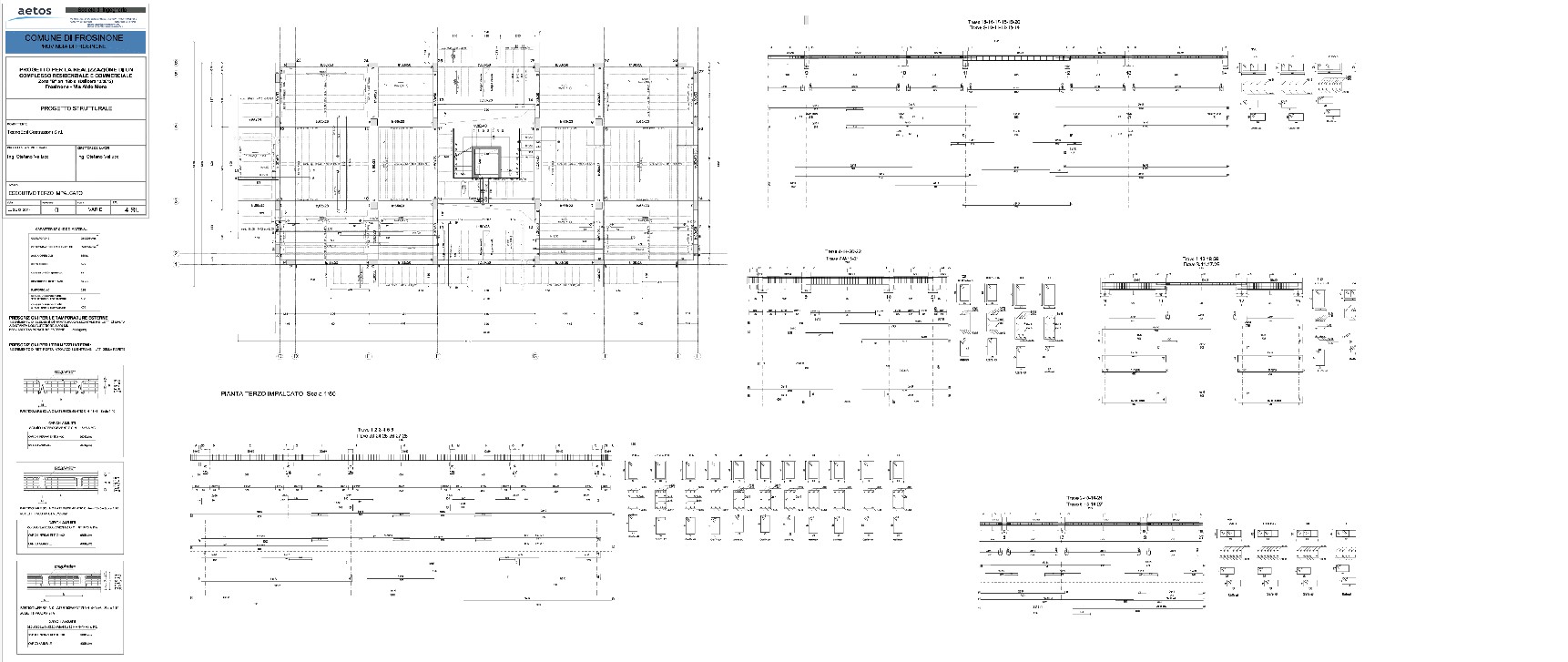

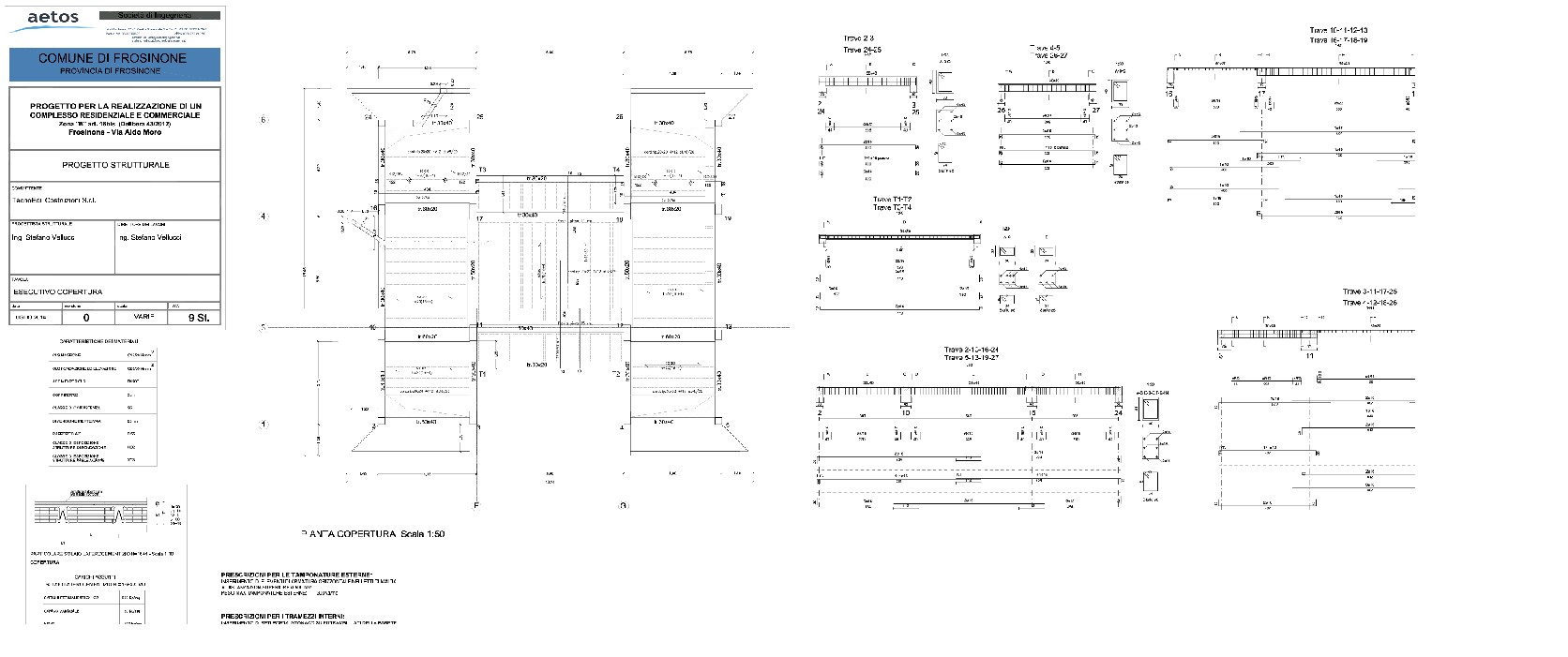

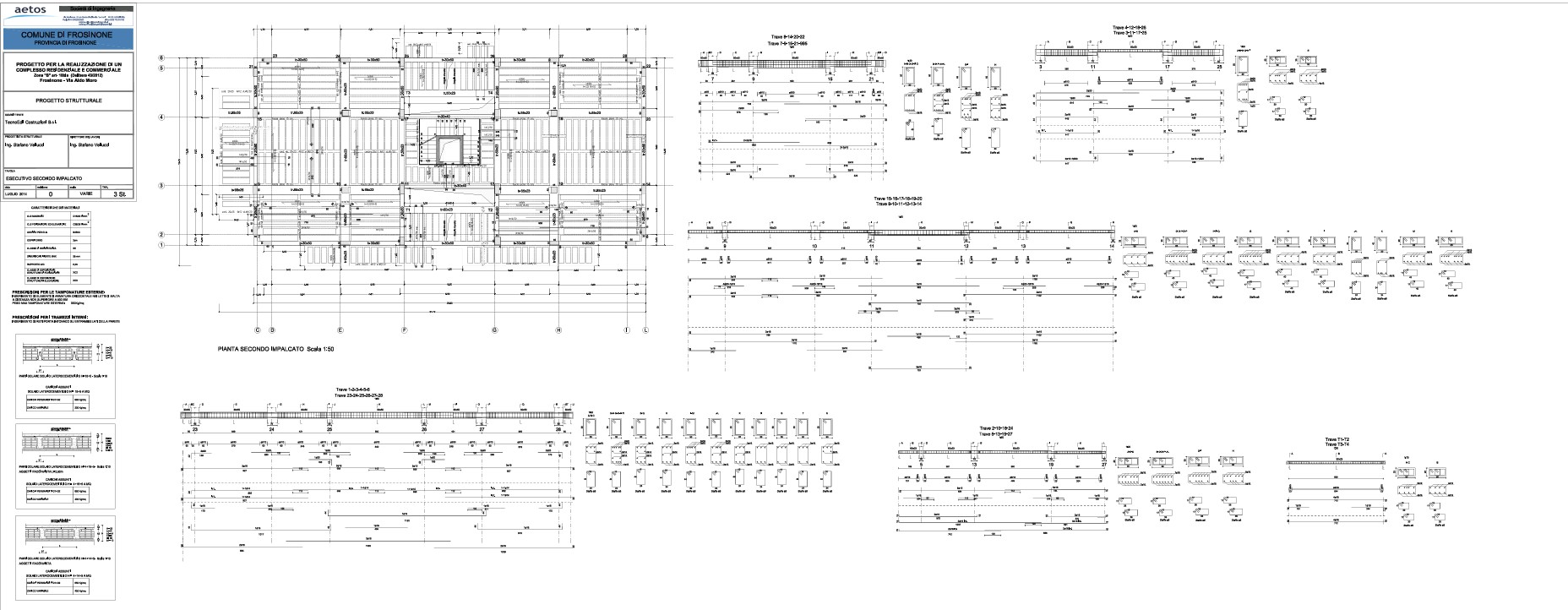

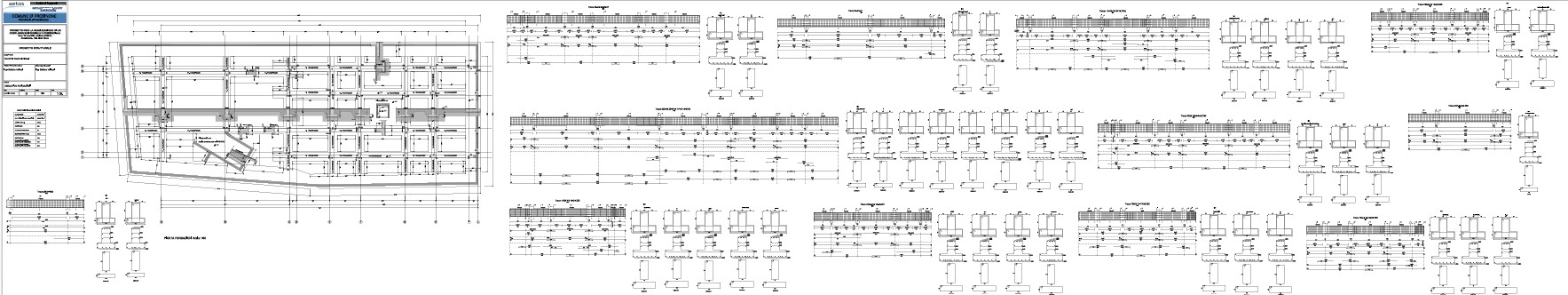

La galleria raccoglie gli elaborati esecutivi, le sezioni, i particolari costruttivi e le principali viste del modello numerico.
Risultato
Progettazione integrata di un organismo multipiano complesso
La modellazione tridimensionale e la definizione esecutiva delle armature hanno consentito di coordinare strutture in elevazione, livelli interrati, nuclei verticali, rampe e opere di contenimento.
