Progettazione strutturale
Complesso residenziale
a Sulmona
Edifici residenziali con pareti in blocchi cassero, strutture in cemento armato e coperture in legno lamellare.
Il progetto
Due edifici residenziali articolati in sei blocchi strutturali
L’intervento riguarda la realizzazione di due fabbricati residenziali distinti, articolati complessivamente in sei blocchi strutturali e collegati mediante un portico centrale.
Il primo edificio comprende i blocchi B1, B2 e B3, mentre il secondo è costituito dai blocchi B4, B5 e B6. La suddivisione in unità strutturali consente di gestire correttamente le differenti geometrie, le coperture e i giunti tecnici tra i corpi di fabbrica.

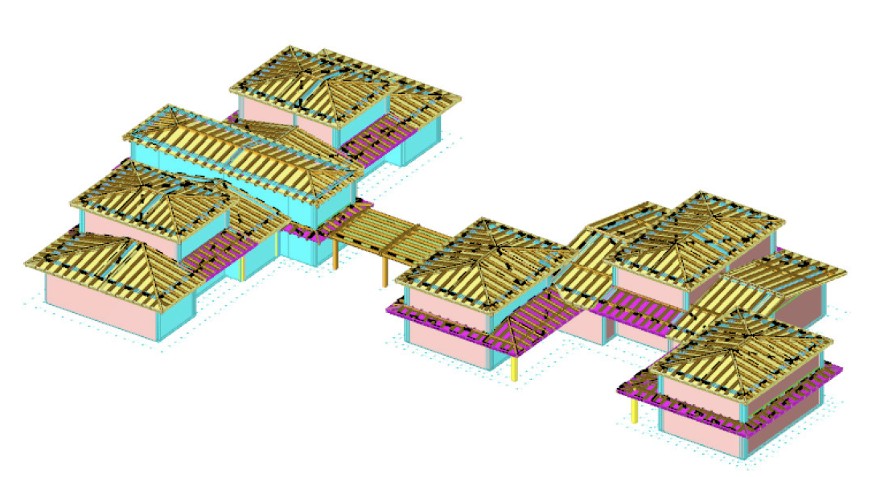

Modello tridimensionale generale dei fabbricati e del portico centrale.
Sistema strutturale
Pareti in blocchi cassero, telai in cemento armato e coperture lignee
Gli edifici sono costituiti da pareti portanti realizzate mediante blocchi cassero con getto di calcestruzzo debolmente armato.
Il sistema a pareti è integrato da travi e pilastri in cemento armato, necessari per il sostegno degli impalcati, delle aperture e delle strutture di copertura.
Le coperture a padiglione e a capanna sono realizzate in legno lamellare, con travi principali, travetti secondari e specifici collegamenti alle strutture verticali.
Pareti portanti
Blocchi cassero con nuclei in calcestruzzo debolmente armato e armature verticali e orizzontali.
Cemento armato
Travi, pilastri, cordoli, fondazioni superficiali, pensiline e recinzioni.
Legno lamellare
Coperture, porticati e travi di collegamento realizzati con elementi in legno lamellare.
Modellazione
Analisi dei singoli blocchi strutturali

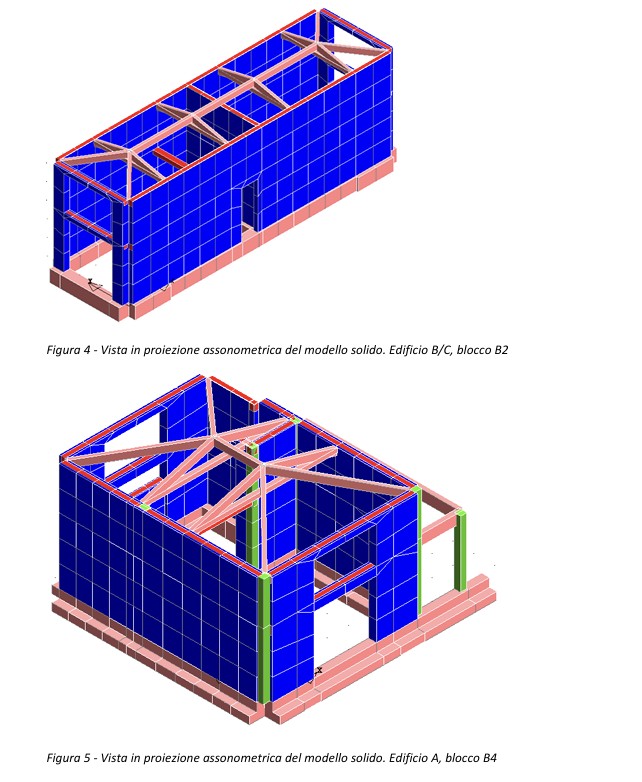

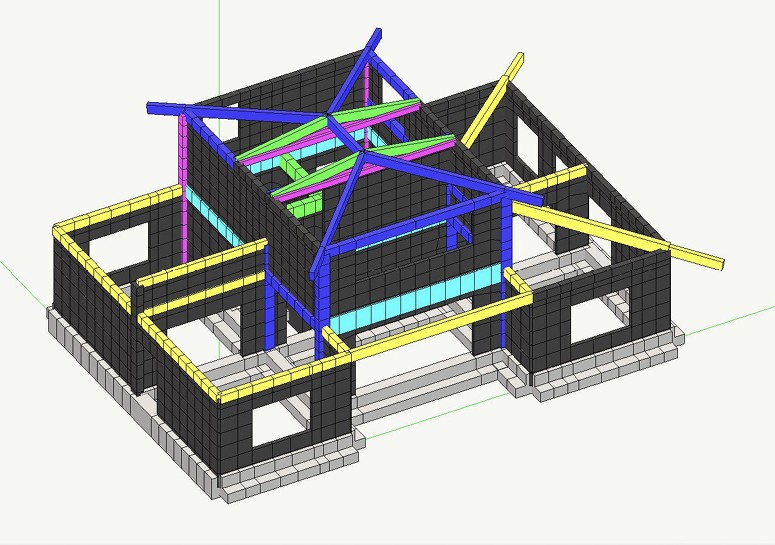

La modellazione numerica è stata sviluppata distinguendo i diversi corpi strutturali, tenendo conto della loro geometria, delle caratteristiche dei materiali e delle condizioni di collegamento.
Elaborati progettuali
Piante, sezioni e particolari costruttivi

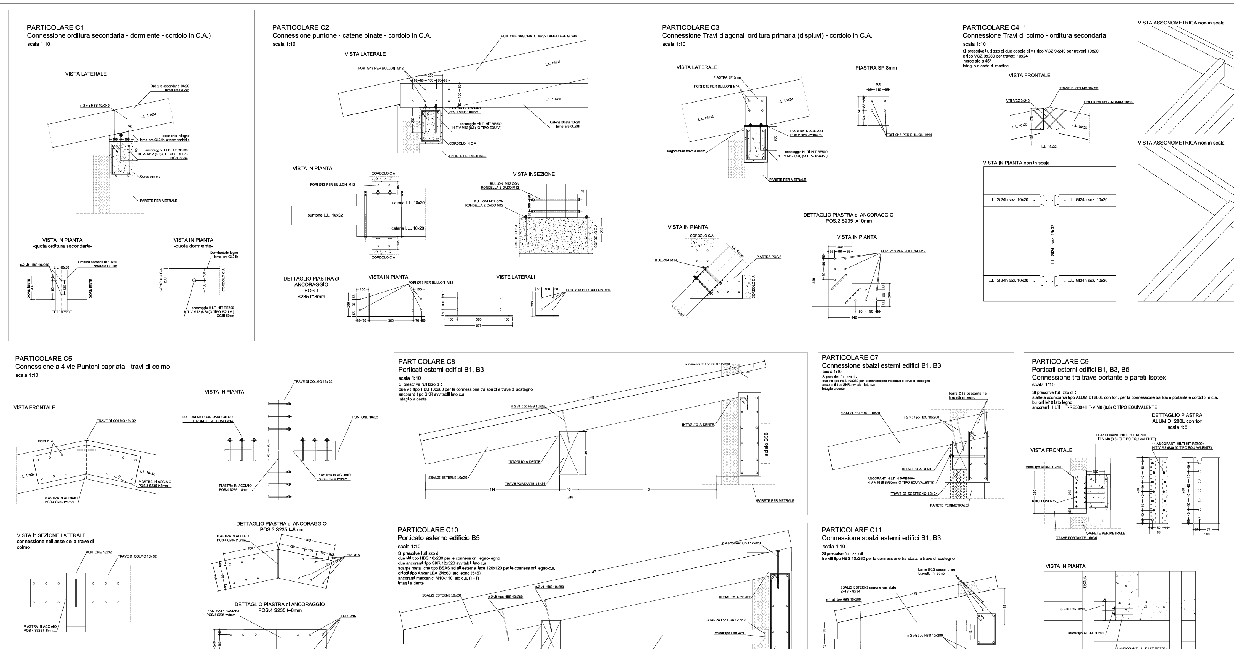

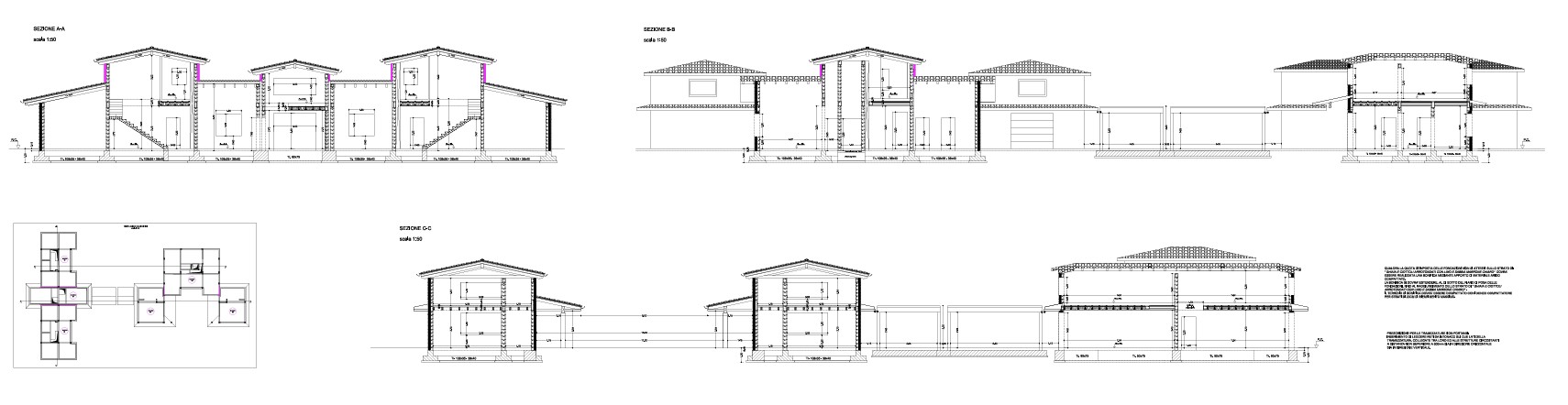

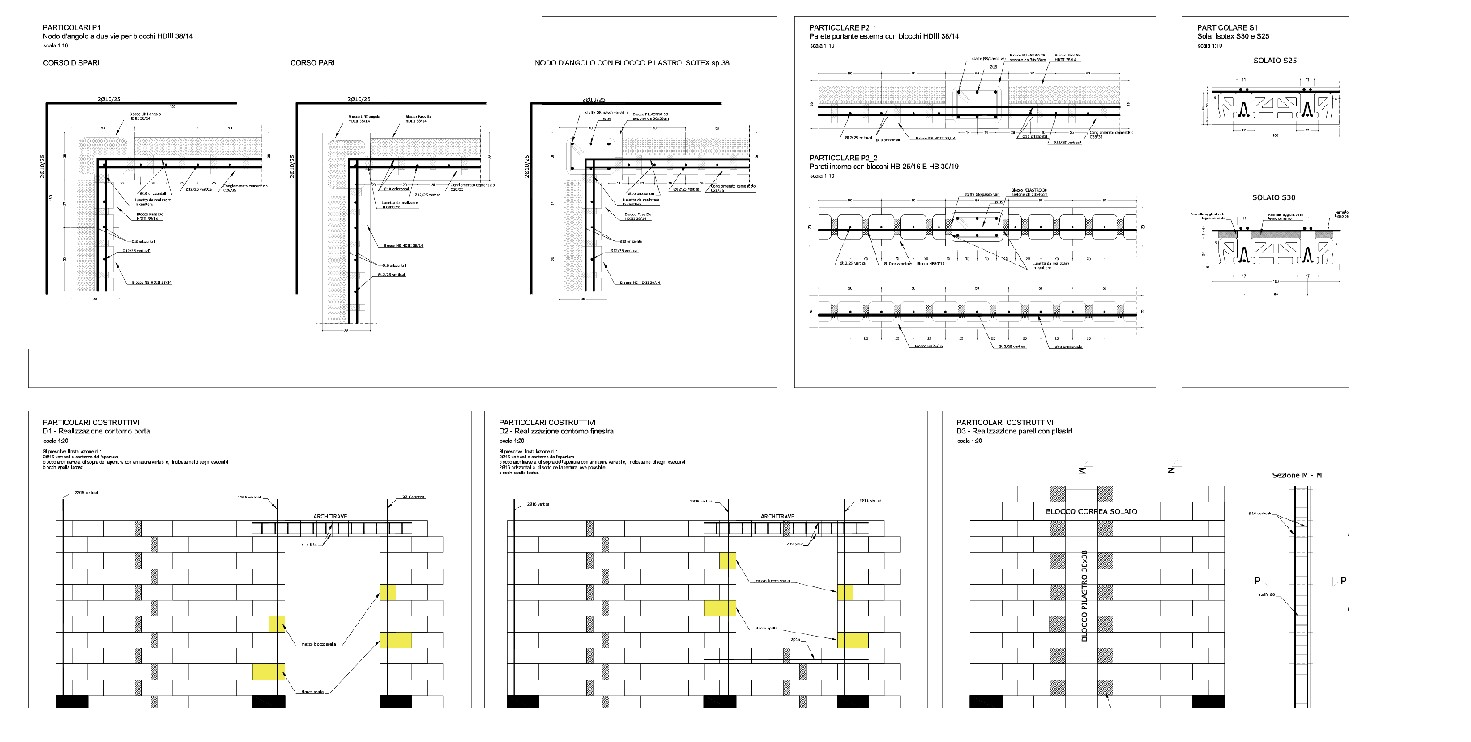

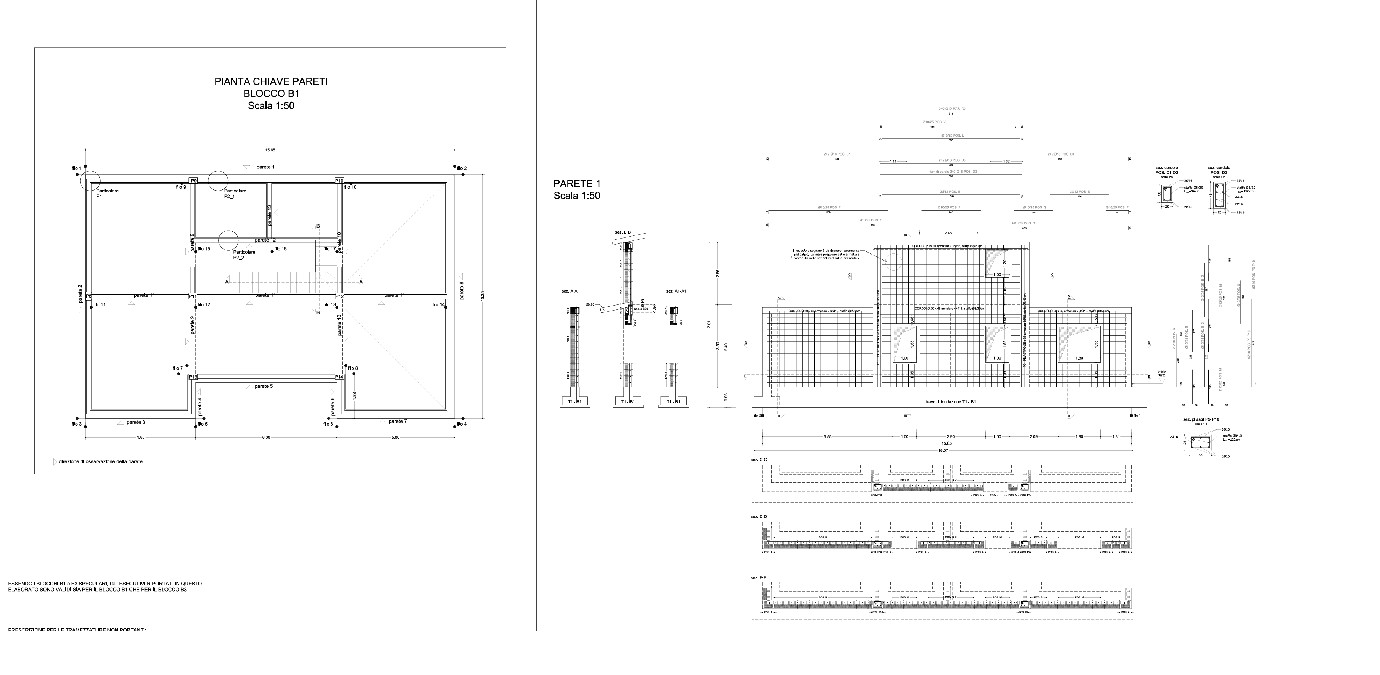

Gli elaborati documentano la disposizione delle pareti portanti, le sezioni generali, le armature, i solai e i collegamenti delle strutture in legno.
Opere complementari
Portico centrale, pensiline e recinzioni
Tra i due fabbricati è previsto un portico in legno lamellare formato da pilastri, travi principali bifalda e travetti secondari.
Il progetto comprende inoltre le recinzioni in cemento armato e le pensiline poste in corrispondenza degli ingressi.
